凌力爾特推出雙通道微型模塊接收器子系統

在緊湊型封裝中兼有高速 ADC 和驅動器

    日前，凌力爾特公司 (Linear Technology Corporation) 推出雙通道 IF/基帶接收器子系統 LTM9002，該器件含有采樣率高達 125Msps 的高性能雙通道 14 位模數轉換器 (ADC)、抗混疊濾波器、固定增益差分 ADC 驅動器以及 12 位、微調數模轉換器 (DAC)。就無線基站實施 I/Q 接收器、直接轉換接收器或包括多樣性接收器在內的多通道配置而言，集成的接收器極大地減小了電路板空間和縮短了開發時間。LTM9002 利用了凌力爾特公司多年的應用開發經驗，并將這些經驗體現在一個易于使用的 11.25mm x 15mm 微型模塊 (uModule®) 封裝中。

    當對高速通信接收器、通信測試設備或儀表中的高動態范圍信號進行采樣時，對于所有希望充分利用 ADC 能力的設計師而言，擁有大量的實際操作應用經驗是一項必不可少的先決條件。多通道應用有幾種獨特的需求，如通道匹配和通道至通道隔離。LTM9002 對這些設計考慮因素給以仔細的關注，以在 RF 和數字域之間提供最佳連接。設計師不再需要執行耗費時間的組件選擇、輸入阻抗匹配、濾波器設計和布局任務，同時也消除了長時間的故障查找工作，并因此縮短了產品上市時間。

    就多通道應用而言，通道至通道匹配和隔離是重要的考慮因素。LTM9002 盡管外形尺寸很小，但是在 140MHz 輸入頻率時實現了 90dB 的隔離。總增益的典型值為 26dB，兩個通道之間的變化不到 0.1dB。有創見地增加的雙通道 12 位輔助 DAC 提供了靈活性，可調節范圍并用 SPI 兼容串行端口完美地平衡兩個通道。

    LTM9002 內置在一個節省空間的 11.25mm x 15mm LGA 封裝之中，并運用了一種負責將敏感的模擬線路與數字印制線屏蔽開來的多層基片，旨在最大限度地減少數字反饋。電源和基準旁路電容器被內置于緊密連接至晶片的模塊之中，從而使其在空間、成本、尤其是性能方面優于傳統型封裝。由于不需要使用外部電容，因此 LTM9002 的占用空間僅約為分立型實現方案的 1/4。

    LTM9002 已經開始按照生產量供貨，以 1,000 片為單位批量購買，每片價格為 99.25 美元。如需更多信息，請登錄 www.linear.com.cn。

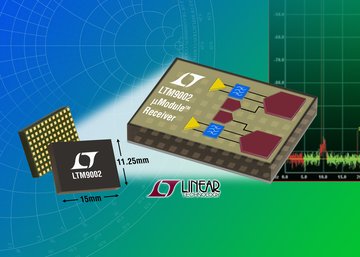

圖片說明：雙通道 14 位、125Msps 微型模塊接收器子系統

    性能概要：LTM9002

  • 集成的雙通道 14 位、高速 ADC、無源濾波器、固定增益差分放大器
    • 高達 300MHz 的 IF 范圍
     - 低通和帶通濾波器版本
    • 集成的低失真放大器
     - 固定增益：8dB、14dB、20dB 或 26dB
     - 50Ω、200Ω 或 400Ω 輸入阻抗
    • 在高至 70MHz 的輸入條件下實現 66dB SNR
    • 在高至 140MHz 的輸入條件下實現 76dB SFDR
    • 輔助 12 位 DAC 用于滿標度調節
    • 時鐘占空比穩定器
    • 單一 3V 至 3.3V 電源
    • 低功率：1.3W (每通道 665mW)
    • 停機和打盹模式
    • 11.25mm x 15mm LGA 封裝
