泰克加快對串行和并行數字信號的調試

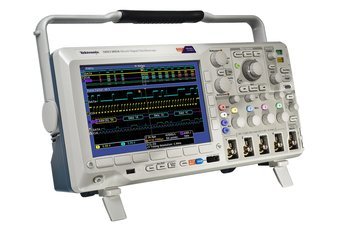

新MSO3000系列混合信號示波器為嵌入式系統設計調試提供優異的性價比

    全球領先的測試、測量和監測儀器提供商--泰克公司日前宣布，推出最新MSO3000系列混合信號示波器。新產品系列使嵌入式系統設計人員能夠僅在一臺儀器上查看和分析模擬信號、數字信號和串行信號。MSO3000系列提供了優異的性能和價格組合，擁有4條模擬通道和16條數字通道、100 - 500 MHz帶寬、5M記錄長度和2.5 GS/s模擬采樣率。MSO3000系列加入業內領先的MSO/DPO家族，泰克現在提供了從100MHz到1GHz不同性能的完整系列，簡化和加快復雜的嵌入式系統的調試工作。

    在當前市場中，嵌入式系統設計人員正在尋找能夠同時監測數字信號、模擬信號和串行數據信號的通用測試解決方案。這種通用性對于在各種集成元器件中執行系統級調試時尤為重要，如微處理器和微控制器、FPGAs、模數轉換器、數模轉換器、串行總線和并行總線、嵌入式音頻和開關式電源。同時，設計工程師面臨著緊縮成本的壓力。考慮到通用性、性能和高通道數量，混合信號示波器(MSO)已經成為設計和調試這些先進的嵌入式系統的首選工具。

    “作為示波器的領導者，許多公司選擇泰克為獲得最可靠、最準確、最廣泛的儀器，幫助他們找到和解決當前棘手的測試挑戰。”泰克公司基礎示波器產品線副總裁Bob Bluhm說，“MSO3000系列的推出完善了泰克MSO/DPO系列臺式儀器平臺，我們現在能夠提供全面的一系列性能選擇及優異的價格，滿足絕大部分工程師對強大且易用儀器的需求，簡化嵌入式系統設計的調試工作。”

    MSO3000系列為混合信號的設計和分析提供了16條數字通道。這些通道緊密集成到示波器的用戶界面中，簡化了操作，可以輕松解決混合信號問題。帶色碼的波形顯示功能簡化了數字波形的查看工作，1用綠色顯示，0用藍色顯示，可以輕松識別信號的邏輯狀態，而不必滾動到跳變位置。此外，數字波形可以分組和標記，這大大縮短了設置時間。MagniVu™高速采集技術能夠以高達8.25 GS/s的采樣率(121.2 ps分辨率)采集10,000個樣點，工程師可以放心地進行關鍵的定時測量。與市場上其他MSO相比，MSO3000提供了更精細的定時分辨率，并能夠捕獲更窄的毛刺。

    MSO3000系列提供了完善的一系列功能，加快了調試新設計的每個階段。由于每秒50,000個波形的捕獲速率和輝度等級數字熒光顯示技術，嵌入式系統設計人員可以輕松發現間歇性問題。設計人員之后可以使用一整套觸發功能，捕獲異常信號和毛刺，包括并行數據和串行包內容。它在所有輸入通道中應用觸發，對所有模擬信號、數字信號和串行信號自動實現時間相關。Wave Inspector®控制功能可以自動搜索所有模擬信號、數字信號、串行和并行數據信號，找到特定的感興趣的事件。Wave Inspector自動標記事件發生的每個時點，可以迅速在這些時點之間進行導航。最后，設計人員還能夠利用29種自動測量功能、自動波形數學運算及串行總線分析、電源分析和視頻調試專用應用支持，以迅速分析信號。

    與泰克其它MSO/DPO臺式示波器包括MSO/DPO4000和MSO/DPO2000系列一樣，MSO/DPO3000系列使得嵌入式設計人員能夠改善其設計的性能，縮短產品開發周期。對串行總線應用，一個信號通常包括地址信息、控制信息、數據信息和時鐘信息，這使得隔離感興趣的事件變得非常困難。MSO/DPO示波器為自動觸發、解碼和搜索I2C、SPI、RS-232/422/485/UART、CAN、LIN和I2S/LJ/RJ/TDM標準信號提供了一套強大的工具。

    額外的應用支持套件可以自動進行電源測量，執行HDTV和自定義視頻分析。為滿足對延長設備電池工作時間及對功耗更低的綠色產品的需求，電源設計人員現在可以迅速準確地分析電源質量、開關損耗、諧波、安全工作區(SOA)、調制、紋波和轉換速率(di/dt, dv/dt)，達到國家和地區電源質量的標準。DPO3PWR電源分析模塊可以自動進行可重復的電源測量，只需按一個鍵即可輕松執行，而不要求外部PC或設置復雜的軟件。DPO3PWRBND電源分析捆綁解決方案把執行典型電源測量和分析任務所需的全部基本工具結合在一起，價格優惠達25%。

    通過MSO/DPO示波器的快速波形捕獲速率和輝度等級信號視圖，視頻工程師現在可以查看更多的視頻細節，并使用IRE和mV格線、基于場的觸發釋抑、視頻極性及智能的Autoset等標配功能，檢測視頻信號。選配的DPO3VID應用模塊提供了業內最完整的一套HDTV和自定義(非標準)視頻觸發功能。

    供貨情況

    所有新型號現已上市及交貨。如需進一步信息，請訪問：www.tektronix.com/scopes。

    MSO3000系列帶有免費的限制版NI LabVIEW SignalExpress™ Tektronix Edition軟件；用戶可以花一定的費用，升級到標準版NI LabVIEW SignalExpress™ Tektronix Edition軟件，其中包括200多種測量、采集、分析和報告功能。用戶可以作為SIGEXPTE從泰克公司訂購Tektronix Edition軟件。
