凌力爾特推出三款開關模式電池充電器控制器

采用緊湊型 16mm²封裝的4A多節電池/化學電池
充電器控制器無需隔離二極管

    日前，凌力爾特公司 (Linear Technology Corporation) 推出 LTC4012、LTC4012-1 和 LTC4012-2，這 3 款器件是快速充電 4A 高效率開關模式電池充電器控制器，適用于多種電池化學組成。LTC4012 支持單節和多節配置的鋰離子/聚合物、鎳氫金屬、鎳鎘電池和密封鉛酸蓄電池化學組成。LTC4012 提供一個可調的電池終止電壓，而 LTC4012-1 和 LTC4012-2 用一個可編程內部電阻分壓器分別以 4.1V 和 4.2V 的倍數給 1 至 4 節串聯鋰離子電池充電。所有器件都具有 2V 至 28V 的寬輸出電壓范圍。這些器件的模擬 INFET 控制意味著，在電源輸入端無需外部隔離二極管，因此提高了效率，并減小了解決方案占板面積。另外，就一個給定的固定輸入功率而言，AC 適配器電流限制最大限度地提高了充電速率，從而允許最終產品在電池充電的同時工作，而無需復雜的負載管理算法。這些 IC 在 5V 至 28V 的輸入電壓范圍內工作，適用于包括便攜式計算機、便攜式儀表和電池備份系統在內的應用。

    LTC4012/-1/-2 的同步整流、降壓型開關拓撲驅動所有 N 溝道 MOSFET，并在 3A 時實現 >90% 的效率。最終浮動電壓準確度規定為 ±0.5%，充電電流能以 ±4% 的準確度編程。這些 IC 的準恒定頻率 PWM 架構保證無可聽噪聲工作，并最大限度地降低濾波需求，同時 550kHz 的高工作頻率允許使用小型電感器和電容器。改進的非重疊控制保持高效率，因為外部功率 FET 接通/斷開次數可能隨著溫度和電源的變化而改變。

    LTC4012/-1/-2 在沒有 DC 電源輸入時消耗 <30uA，從而在便攜式應用中延長了電池運行時間。為了實現安全和自主型充電控制，該 IC 內置了電池浮動電壓過壓保護、反向充電電流保護、充電電流監視、軟起動、AC 適配器接入指示和電流限制指示等功能。

    LTC4012/-1/-2 采用緊湊型 20 引線、扁平 (0.75mm) 4mm x 4mm QFN 封裝。它們保證在 0ºC 至 85ºC 的環境溫度范圍內工作。以 1,000 片為單位批量購買，每片 LTC4012 的價格為 3.15 美元，每片 LTC4012-1 和 LTC4012-2 的價格均為 3.25 美元。如需更多信息，請登錄 www.linear.com.cn。

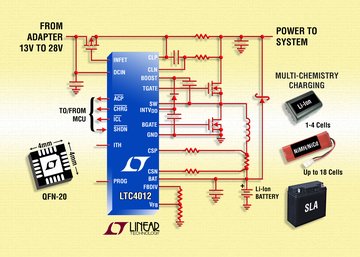

圖片說明：具模擬 INFET 控制的 4A 多種化學組成開關模式電池充電器

    性能概要：LTC4012、LTC4012-1 和 LTC4012-2

  • 高效率PWM開關模式電池充電器控制器
    • 支持多種電池化學組成和多節配置
      - 鋰離子/聚合物、鎳氫金屬、鎳鎘電池，密封鉛酸 (SLA) 蓄電池，超級電容器
      - 1 至 4節鋰離子/聚合物電池：4.1V、8.2V、12.3V、16.4V (LTC4012-1)
      - 1 至 4 節鋰離子/聚合物電池：4.2V、8.4V、12.6V、16.8V (LTC4012-2)
    • 可編程充電電流高達 4A：準確度為 ±4%
    • 模擬 INFET 控制無需外部隔離二極管
    • 550kHz 開關頻率允許使用小型外部組件
    • 輸出浮動電壓準確度為 ±0.5%
    • 寬輸入電源電壓范圍：6V 至 28V
    • 寬輸出電池電壓范圍：2V 至 28V
    • 用陶瓷電容器時無可聽噪聲
    • 同步整流：在 3A 時 >90% 的高效率
    • 增強的外部功率 FET 非重疊控制
    • 用于 AC 適配器接入、充電、C/10 電流檢測和輸入電流限制的指示器輸出
    • 模擬充電電流監視器
    • 微功率停機
    • 緊湊型、扁平 (0.75mm) 4mm x 4mm QFN-20 封裝
