日前，凌力爾特公司 (Linear Technology Corporation) 推出高壓、低噪聲、低壓差電壓線性穩壓器 LT3050，該器件具精確、可編程電流限制和診斷功能。LT3050 提供高達 100mA 的輸出電流，在滿負載時具 340mV 壓差電壓。LT3050 具 2V 至 45V 的寬輸入電壓范圍，提供從 0.6V 至 44.5V 的可調輸出電壓。在 REF/BYP 引腳處的單個電容器提供可編程低噪聲工作 (在 10Hz 至 100kHz 的寬帶寬上噪聲僅為 30uVRMS) 和基準軟啟動功能，從而防止輸出電壓在接通時過沖。在整個線路電壓、負載和溫度范圍內，輸出電壓容限是高度準確的 ±2%。
LT3050 提供幾種診斷和安全功能。IMAX 引腳處的單個電阻器對電流限制編程，在整個輸入電壓和溫度范圍內準確度為 ±5%。另外，IMIN 引腳處的單個電阻器對最小輸出電流檢測器編程，這對識別開路狀況是很有用。此外，電流監視器功能提供等于輸出電流 1/100 的電流，從而允許用戶測量輸出電流或計算該器件的功耗。如果 LT3050 處于電流限制狀態，那么邏輯 Fault 引腳確定為低，從而工作在低于最小輸出電流 (開路) 的狀態，或處于熱停機狀態。此外，LT3050 的內部保護電路包括電池反向保護、輸出反向保護、電流反向保護、內部默認電流限制和熱限制。
LT3050 用體積非常小和低成本的 2.2uF 陶瓷輸出電容器工作，從而優化了穩定性和瞬態響應。這種纖巧的外部電容器可在沒有附加串聯電阻 (ESR) 的情況下使用，而在采用其他很多穩壓器時使用串聯電阻是很常見的。LT3050 的寬輸入和輸出電壓范圍、快速瞬態響應、50uA (工作時) 和 <1uA (停機時) 的低靜態電流使其成為有源天線電源、工業電源、需要最佳運行時間的電池供電系統、以及需要診斷信息和保護功能的高可靠性電源的卓越選擇。

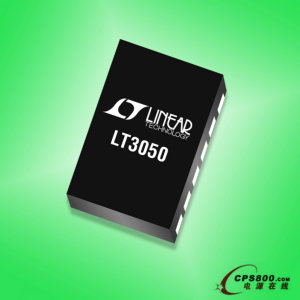

LT3050EDDB 和 LT3050IDDB 采用 12 引線 2mm x 3mm DFN 封裝，而 LT3050EMS8E 和 LT3050IMS8E 采用 12 引線耐熱增強型 MSOP 封裝，所有封裝都提供緊湊的占板面積。E 和 I 級版本有現貨供應，工作結溫范圍為 -40°C 至 +125°C，而 MP 級版本在 -55°C 至 +125°C 的溫度范圍內工作 (僅 MSOP 封裝，LT3050MPMS8E)。以 1,000 片為單位批量購買，每片 DFN 封裝的 E 和 I 級版本價格分別為 1.55 美元和 1.75 美元，而每片 MSOP 封裝的 E、I 和 MP 級版本價格分別為 1.55 美元、1.75 美元和 4.19 美元。如需更多信息，請登錄 www.linear.com.cn。

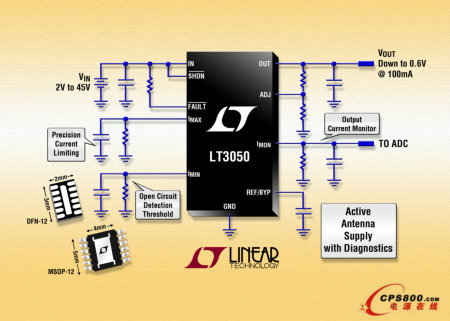

照片說明：具診斷功能的 45VIN、0.6VOUT、100mA 超低噪聲 LDO
性能概要：LT3050
● 輸出電流：100mA
● 壓差電壓：340mW
● 輸入電壓范圍：2V 至 45V
● 可編程精確電流限制：±5%
● 可編程最小 IOUT 檢測器
● 輸出電流監視器：IOUT 的 1/100
● 故障指示器：電流限制、最小 IOUT 或熱限制
● 低噪聲：30uVRMS (10Hz 至 100kHz)
● 可調輸出 (VREF = VOUT (MIN) = 0.6V)
● 基準軟啟動功能防止輸出電壓接通過沖
● 輸出容限：在整個線路電壓、負載和溫度范圍內為 ±2%
● 用低 ESR、陶瓷輸出電容器 (最小 2.2uF) 可穩定
● 停機電流：<1uA
● 電池反向和電流反向保護
● 熱限制保護
● 12 引線 2mm x 3mm DFN 和 MSOP 封裝
凌力爾特公司簡介
凌力爾特公司 (Linear Technology Corporation) 創建于 1981 年，是一家高性能線性集成電路制造商。凌力爾特于 1986 年成為一家上市公司，并于 2000 年成為由主要上市公司組成的 S&P 500 指數的成員之一。凌力爾特的產品包括高性能放大器、比較器、電壓基準、單片濾波器、線性穩壓器、DC/DC 變換器、電池充電器、數據轉換器、通信接口電路、射頻信號修整電路、uModule® 產品以及其它眾多模擬功能。凌力爾特公司的高性能電路可用于電信、蜂窩電話、如光纖交換機的網絡設備、筆記本電腦和臺式電腦、計算機外圍設備、視頻/多媒體裝置、工業儀表、安全監控設備、包括數碼照相機、MP3 播放器在內的高端消費類產品、復雜醫療設備、汽車用電子設備、工廠自動化、過程控制、以及軍事和航天系統等領域。如需了解更多信息，請登錄 www.linear.com.cn 。■
來源：凌力爾特
