凌力爾特推出多功能電源管理集成電路解決方案 LTC3553

    凌力爾特公司 (Linear Technology Corporation) 日前推出微功率多功能電源管理集成電路 (PMIC) 解決方案 LTC3553，該器件適用于基于鋰離子/聚合物電池的便攜式應用。LTC3553 在超薄 (0.55mm) 3mm x 3mm QFN 封裝中集成了一個 USB 兼容的線性電源通路(PowerPath™) 管理器、一個獨立的電池充電器、一個高效率同步降壓型穩壓器、一個低壓差線性穩壓器和按鈕控制器。引腳可選的備用模式將電池漏電流降至僅為 12uA，同時保持所有輸出處于穩定狀態，從而延長了電池工作時間。LTC3553 非常適用于低功率便攜式設備應用，包括個人導航設備 (PND)、媒體播放器、以及手持式醫療和工業設備。

    LTC3553 的電源通路管理器具自動負載優先處理功能，可無縫地管理多個輸入電源之間的轉換，以向負載供電，同時從 USB 端口或 5V 交流適配器輸入提供高達 400mA 的電池充電電流。輸入電流限制是引腳可選的，并可從內部設定 (無需外部電阻器)。LTC3553 與高達 5.5V 的輸入兼容 (7V 最大瞬態值以增強堅固性)。該器件的“即時接通”運作在 USB 或 5V 交流電源可用時，確保立即向系統負載供電，甚至在電池完全放電時也一樣。自主運作簡化了設計，無需外部微處理器實現充電終止。當輸入電流受限或不可用時，內部 240mΩ 理想二極管提供了一個低損耗電源通路至負載。該器件還提供 NTC 功能，用于溫度合格的充電。

    LTC3553 的集成同步降壓型穩壓器可提供高達 200mA 的輸出電流和穩定的輸出電壓，而該輸出電壓可調到低至 0.8V。1.125MHz 開關頻率降低了輸出紋波，同時允許使用高度不到 1mm 的纖巧低成本電容器和電感器。低 RDS (ON) 內部開關實現高達 93% 的降壓效率，從而最大限度地延長了電池運行時間。降壓效率在突發模式 (Burst Mode®) 工作時得到優化，從而僅消耗 22uA 電源電流，而備用模式可用于“保持運作”應用，將降壓型穩壓器的靜態電流降至僅為 1.5uA (停機時 <1uA)。

    低壓差 (LDO) 穩壓器提供高達 150mA 的輸出電流。穩定的輸出電壓可調到低至 0.8V，不受降壓型穩壓器輸出的影響。該 LDO 的電源輸入可作為引腳使用，從而允許在有些應用中通過從降壓型穩壓器輸出給該 LDO 供電，以提高 LDO 效率。降壓型和 LDO 穩壓器用纖巧的陶瓷輸出電容器可穩定，從而無需較大和昂貴的鉭或電解電容器。

    集成的按鈕控制器實現了一個按鈕加電和斷電排序以及表明按鈕狀態的狀態信號輸出。該控制器還為軟件鎖定恢復提供一個硬復位 (Hard Reset) 狀態，或可實現該器件的超低電池泄漏狀態 (典型值為 0.2uA)。

    LTC3553 采用緊湊和超扁平 (0.55mm) 的 3mm x 3mm UTQFN-20 封裝，有現貨供應。以 1,000 片為單位批量購買，每片價格為 2.25 美元。如需更多信息，請登錄 www.linear.com.cn。

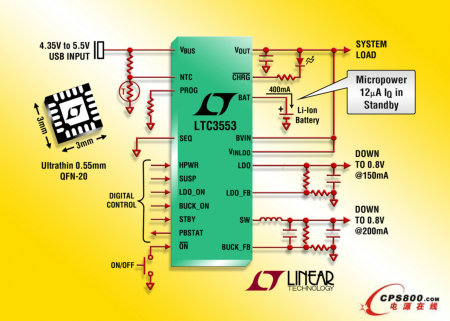

照片說明：USB 兼容線性電源管理器 + 電池充電器 + 同步降壓型穩壓器 + LDO

性能概要：LTC3553
●  完整的多功能 PMIC：線性電源通路管理器、鋰離子/聚合物電池充電器、同步降壓型穩壓器、LDO和按鈕控制
●  超低靜態電流：所有輸出都接通時，在備用模式為 12uA (典型值)
●  耐熱增強型、扁平 (0.55mm)、20 引線 3mm x 3mm UTQFN 封裝
電源通路管理器和電池充電器
●  從 USB 或 5V 交流輸入，充電電流可編程至高達 400mA，并具熱限制功能
●  在輸入電源之間無縫轉換：鋰離子/聚合物電池和 USB 或 5V 交流適配器
●  240mΩ 內部理想二極管提供從電池到負載的低損耗電源通路
●  獨立自主工作
●  在電池已放電時即時接通工作
穩定的輸出
●  具突發模式工作的高效率 200mA 同步降壓型穩壓器
●  降壓型穩壓器的可調輸出電壓范圍：0.8V 至 VBAT
●  LDO 穩壓器：150mA 輸出電流，輸出電壓低至 0.8V
