凌力爾特公司全新推出16位SAR ADC LTC2393-16

    近日，凌力爾特公司 (Linear Technology Corporation) 全新推出 16 位 SAR ADC LTC2393-16，該器件以高達 1Msps 的采樣率實現卓越的 94dB SNR，而且無周期延遲。LTC2393-16 用單 5V 電源工作，支持 ±4.096V 的寬輸入范圍，適用于更多需要最大信號擺幅以在要求苛刻的工業環境中克服背景噪聲的通用設計。

    LTC2393-16 具有卓越的 AC 性能，從而實現了 94dB SNR 和 105dB THD。DC 性能也同樣令人印象深刻，具有 ±2LSB INL (最大值) 和 16 位無漏碼分辨率。LTC2393-16 還具有溫度補償?shù)膬?nèi)部基準，該基準在汽車和工業溫度范圍內具 0.1% 的生產測試初始準確度和 20ppm/°C (最大值) 的溫度系數。LTC2393-16 在 1Msps 時消耗 140mW 功率，在不轉換時具有將功耗降至 175uW 的停機模式。即使在冗長的空閑周期之后，真正無延遲工作在單次也能實現準確測量，而且沒有最低采樣率要求。在 1.8V 至 5V 的 I/O 電壓范圍內，LTC2393-16 通過串行和并行接口支持 1Msps 采樣率。

    LTC2393-16 連同引腳和軟件兼容的 ADC LTC2392-16 (500ksps) 和 LTC2391-16 (250ksps) 已開始供貨，這些器件采用 48 引腳 7mm x 7mm LQFP 和 QFN 封裝，在商業、工業和汽車溫度范圍內經過測試，具有保證的性能規格。為了實現不打折扣的 AC 性能，我們推薦使用具有軌至軌輸入和差分輸出以及快速穩定的 LT6350 ADC 驅動器。集成 LT6350 來驅動 LTC2393 ADC 的演示板可通過當?shù)劁N售辦事處獲得。所有器件都已開始批量生產，以 1,000 片為單位批量購買，每片 LTC2393-16 的價格為 20.65 美元，每片 LTC2391-16 的價格為 7.86 美元。

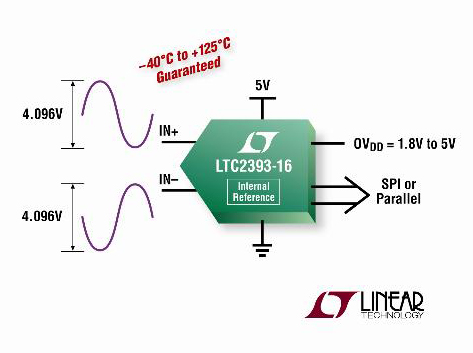

    照片說明： 具 94dB SNR 的 16 位、1Msps 無延遲 SAR ADC

    性能概要：LTC2393-16
    1Msps 采樣率
    ±2 LSB INL (最大值)
    有保證的 16 位無漏碼
    94dB SNR (fIN = 20kHz)
    單 5V 電源
    差分輸入范圍：±4.096V
    內部基準 (10ppm/°C)
    無數據延遲，單次工作即可
    并行和串行接口
    內部轉換時鐘
    48 引腳 7mm x 7mm LQFP 和 QFN 封裝■
