“節能”一詞，相信大家都不陌生。從節能燈到節能冰箱，“節能”的作用已經深入民心。對于電源行業來說，“節能”這一概念從微型計算機走進普通民眾開始就被不斷地被提及，從最初的“能源之星”到近年熱門的80Plus標準，無不從節能上做文章，畢竟省電省錢的好事，誰不關心呢？但要選購一款真正節能的電源并不簡單，因?yàn)槟壳笆忻嫔铣涑庵�各類不同�?biāo)準的產品，甚至假冒偽劣的雜牌電源也打上了各種標簽，給消費者選購電源帶來了很大的困擾。本文我們將從淺到深，來了解如何選購一款真正節能的電源產品。

    首先我們通過實例來看看“節能”電源究竟能為消費者節約多少電費。在這里我們以功耗為150W的主流獨顯整機為例，電源則以主流的額定300W為例。

    普通僅通過3C認證的電源在20%、50%和100%三種典型負載下轉換效率分別≥65%、72%和70%（國家標準）。當電源輸出功率在150W時，負載僅為50%，按轉換效率72%計算，電源的輸入功率為150/0.72=208W。

 3C標準已包含了國家對電源轉換效率的標準

    而通過80Plus白牌的電源，在20%、50%和100%三種典型負載下轉換效率均≥80%。當電源輸出功率在150W時，電源的輸入功率為150/0.80=187W，比國家標準節約20W。以一天開機10個小時、一個星期使用6天計算，一年可節約62千瓦時（度）電，以1元/度電費計算，一年即可節約至少60余元。以電腦平均壽命4年計算，一款質量過硬的80Plus電源可為用戶節約超過250元電費，如果遇到用戶長期24小時使用的話，可節約的電費至少在300-400元之間。相當于一款中高端電源的零售價格。因此，從長遠使用的角度來看，多花幾十元買質量過硬的80Plus電源的經濟效益要遠遠超過普通電源，就好比省油的汽車更受消費者的青睞。

    如何選擇節能電源之初階篇：

    作為技術性較強的DIY產品，一般消費者很難從內部結構來辨別一款電源是否具備良好的節能效果，此時就只能通過外標簽來鑒別了。

    只通過國家3C認證的電源

    《微小型計算機系統設備用開關電源通用規范》（簡稱“國標”）屬于3C認證中的一部分。也就是說如果電源只通過了3C認證而沒有通過80Plus認證的話，那它的轉換效率就只達到國標要求的三種典型負載分別≥65%、72%和70%。換句話說，用這種電源，很可能只有72%的電能用于主機系統，另外28%的電能被用戶電源內部的發熱中。

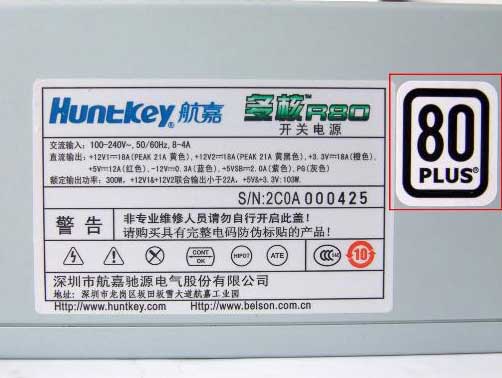

    通過了80Plus認證的電源標簽上都增加了標簽LOGO

    通過了80Plus認證的電源比只通過3C認證電源在轉換效率上嚴格很多。以80Plus白牌為例，電源在20%、50%和100%三種典型負載下轉換效率均≥80%，電能中用于電源內部損耗的比例下降至20%以內。

    除了觀看外表標簽外，還可以從電源的內部架構來了解它的轉換效率。在這里，又可分為PFC電路和拓?fù)浼軜?gòu)。
    一、PFC可分為主動式和被動式兩種。目前中低端的電源均舊式的被動式PCF電路，而主流的中高端電源則以主動式PFC電路為主。

    主動PFC電路的功率校準因數可達0.9以上，而被動PFC電路的功率校準因素僅有0.7-0.8，它可決定電力在電網中的損耗量。例如，同樣輸入功率為300W的兩款電源，電網只需要為主動PFC電源提供333W（300W/0.9）電力，而被動PFC電源則需要耗費市電的375W電力（300W/0.8），兩者相差42W。而部分低端電源的功率校準因數僅有0.7，對電能的損耗更大。

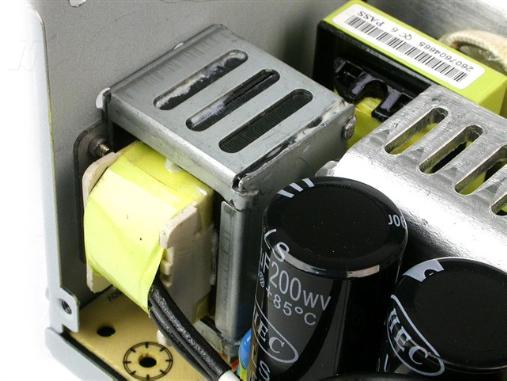

被動式PFC電路，功率校準因數在0.7-0.8之間

采用主動PFC設計，令功率校準因數達0.9以上

    雖然PFC電路并不能節約用戶交的電費，但卻能節約市電電網的耗電量，降低電網的負載，因此從國家節能的目的來說，采用主動式PFC電路的電源更值得消費者選購。

    二、拓?fù)潆娐返姆N類決定了電源的轉換效率。如果說PFC電路是為國家節約能源的話，那么拓?fù)潆娐肪褪菫橛脩糇约汗?jié)約電費。

    目前市場上的電源主要采用三種拓?fù)潆娐罚�分別是半橋、正激和全橋。其中半橋拓?fù)湟驗榉桨赋墒煸�因，占�?jù)了大部分中低端市場，但它的劣勢也相當明顯，就是轉換效率低；正激則分為單管正激和雙管正激兩種。它主要出現在300W-400W的中高端電源上，可顯著提高電源的轉換效率，例如通過80Plus認證的電源就主要采用正激拓?fù)錇橹鳎蝗珮騽t主要應用在400W以上、80PLUS級別產品，因?yàn)樵诟吖�耗情況下，正激拓?fù)浜茈y保證轉換效率依然保持在80%以上。

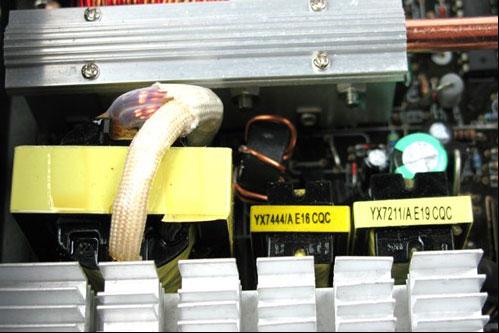

    在兩塊散熱鋁片之間的三個變壓器可看作是半橋拓?fù)涞臉?biāo)志

    拆過電源的玩家應該對兩塊散熱片之間的變壓器有印象。在傳統電源多采用半橋拓?fù)洌�中間依次排開三個變壓器。

    散熱片之間只有兩個變壓器，可以看作是雙管正激或全橋結構的標志

    通常來說，半橋拓?fù)湓谵D(zhuǎn)換效率上明顯落后于雙管正激，但并不是說所有采用半橋拓?fù)涞碾娫淳�不能通過80Plus認證，也不是說所有采用雙管正激拓?fù)涞碾娫淳鸵欢ㄍㄟ^了80Plus認證，因?yàn)檫@和電源廠家的設計能力、用料和大規模生產的品質控制都有很大關系。因此，雙管正激是我們判斷一款電源是否節能的重要標準，但并不是唯一的標準。

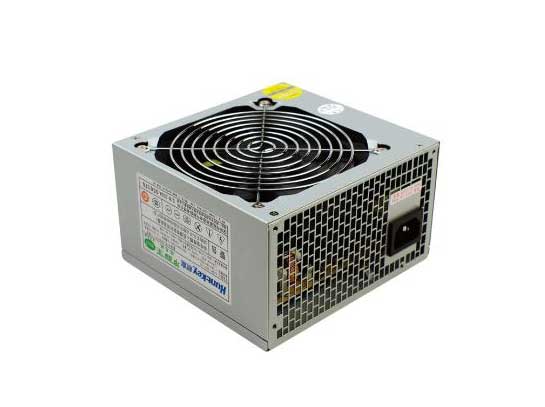

    航嘉冷鉆Win7版電源

    選擇一款節能的電源，最直接簡單的方法就是從電源的包裝、標簽入手。通過了3C認證的名牌電源一定比沒通過3C認證的雜牌電源節能，而通過了80Plus認證的電源又比僅通過3C認證的電源節能。而對于DIY玩家來說，我們則不妨通過PFC電路和拓?fù)浼軜?gòu)來簡單判斷一款電源的節能性，因?yàn)樵跊]有專業設備輔助下，通過簡單物理知識來判斷電源的節能性，或許是最直接有效的方法。■
