具40VIN 瞬態保護的微型模塊 LED 串驅動器

    日前，凌力爾特公司 (Linear Technology Corporation) 推出 DC/DC 微型模塊 (uModule®) LED 驅動器 LTM8042 和 LTM8042-1，這兩款器件面向由多達 8 個白光 LED 或 9 個紅光 LED 組成的 LED 串。每款器件都能在 3V 至 30V 的輸入電壓范圍內以升壓、降壓或降壓-升壓模式工作，采用9mm x 15mm x 2.8mm LGA(盤網格陣列)  封裝，是完整的 LED 驅動器解決方案。LTM8042 和 LTM8042-1 擁有 0.5% 的輸出電流電壓調節準確度，并能承受高達 40V 的輸入瞬態電壓。LTM8042 提供高達 1A 的電流，而 LTM8042-1 提供高達350mA。每款器件都具有真正色彩 PWM (True Color PWMTM) 調光，調光比為 3000:1 ，或具 10:1 的模擬調光。這些器件緊湊、堅固和完整的解決方案允許在工業照明、背光照明顯示器、掃描儀、汽車以及航空電子設備照明等應用中實現 LED 串驅動器電路的快速設計至制造過程。

    LTM8042 和 LTM8042-1 是開關穩壓器 LED 驅動器，具有非常準確的輸出電流電壓調節，適用于驅動LED或通用電流源。電感器、電容器、穩壓器 IC 和補償電路都密封在一個塑料封裝中并得到保護，因此很像一個 IC。這些器件相互是引腳兼容的。

    LTM8042 和 LTM8042-1 都規定在 -40ºC 至 125ºC 的溫度范圍內工作，千片批購價為每片 8.59 美元。

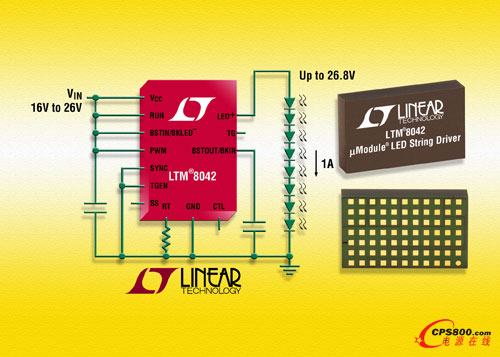

    照片說明： 微型模塊 LED 驅動器

    性能概要：LTM8042 和 LTM8042-1

    ·         完整的 LED 驅動器和電流源電路，采用 9mm x 15mm x 2.8mm LGA 封裝

    ·         3V 至 30V 的輸入電壓范圍，具高達 40V 的瞬態保護

    ·         True Color PWM 調光，具 3000:1 的調光比

    ·         以降壓、升壓或降壓-升壓拓撲工作■
