凌力爾特公司推出高效率、4MHz同步雙輸出降壓型穩壓器LTC3633

    凌力爾特公司 (Linear Technology Corporation) 推出高效率、4MHz 同步雙輸出降壓型穩壓器 LTC3633，該器件采用一種獨特的恒定頻率/受控接通時間、電流模式架構。它采用 4mm x 5mm QFN 封裝，在輸出電壓低至 0.6V 時，可以從每個通道提供高達 3A 的連續輸出電流。LTC3633 在 3.6V 至 15V 的輸入電壓范圍內工作，從而非常適用于兩節鋰離子電池應用以及 5V 和 12V 中間總線系統。其開關頻率從 800kHz 至 4MHz 是用戶可編程的，從而允許使用纖巧、低成本電容器和電感器。

    LTC3633 的每個通道運用 RDS(ON) 僅為 50mΩ 和 80mΩ 的內部開關，以提供高達 96% 的效率。其獨特的控制架構使該器件能夠?qū)崿F(xiàn)低至 5% 的占空比，同時保持開關頻率高達 2.25MHz，從而使其非常適用于諸如 12VIN 至 1.2VOUT 轉換等高降壓比應用。兩個通道以相差 180º 的相位運行，從而最大限度地減小了輸入和輸出電容值。突發模式 (Burst Mode®) 工作用來最大限度地提高輕負載效率，從而在無負載時僅需要 500uA 電流，因而使該器件非常適用于需要最長電池運行時間的應用。就需要最低噪聲的應用而言，LTC3633 可以配置為以脈沖跳躍模式或強制連續模式運行，從而降低了電源紋波和潛在的 RF 干擾。其它特點包括電源良好 (Power Good) 電壓監視器、輸出電壓跟蹤功能、每個通道獨立的軟啟動功能以及短路保護。
LTC3633EUFD 采用 4mm x 5mm QFN-28 封裝。以 1,000 片為單位批量購買，每片價格為 4.25 美元。LTC3633EFE 采用 TSSOP-28 耐熱增強型封裝，千片批購價為每片 4.40 美元。工業級版本 LTC3633IUFD 和 LTC3633IFE 在 -40°C 至 125°C 的工作結溫范圍內工作有保證，LTC3633IUFD 的千片批購價為每片 4.72 美元，LTC3633IFE 的千片批購價為每片 4.89 美元。

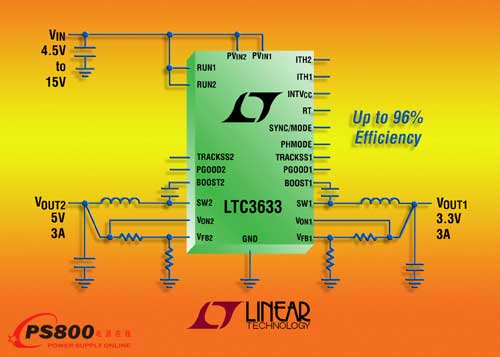

    照片說明： 采用 4mm x 5mm QFN 封裝的雙輸出 3A、15V 同步降壓型 DC/DC 轉換器

    性能概要：LTC3633
    ·         高效率雙輸出降壓型穩壓器
    ·         3.6V 至 15V 的輸入電壓范圍
    ·         每通道 3A 輸出電流
    ·         低占空比工作：在 2.25MHz 時為 5%
    ·         以相差 180°的相位工作
    ·         可調開關頻率：800kHz 至 4MHz
    ·         鎖相環頻率同步
    ·         0.6V 基準允許低輸出電壓
    ·         用戶可選突發模式、脈沖跳躍模式或強制連續工作■
