臺達UPS電源手機短信監控方案

    一、 概述

    隨著現代社會各行各業的IT信息化建設的飛速發展和不斷深入，UPS的使用數量越來越多，在某些特定的應用的場合，一些UPS的機房的所在位置沒有或不方便組建有線網絡，或者管理人員沒有配置專用的24小時不間斷監控主機，那如何隨時掌握這種機房中UPS系統工作環境的運行情況（如UPS運行狀態）的異常報警就成為管理人員一件比較頭痛的事情了。

    而隨著移動通信技術的不斷發展，手機已經成為現代生活中重要的組成部分，而手機短信則以其方便、快捷、隨時隨地的移動性等優點成為廣泛應用的日常通訊手段。中小型機房UPS短信監控管理解決方案就是利用手機短信這種便利的手段來對機房UPS實施短信監控，讓機房管理人員可以不依賴計算機直接通過手機短信的方式來隨時查詢機房UPS的運行情況，并亦可通過手機短信的方式隨時接收機房UPS電源的異常狀況報警；及時處理UPS發生的各種異常情況，確保UPS用電設備的安全運行。以下為銀行集中監控的設計方案。

    二、 用戶需求及實現目標

    目標：

    將全省所有的郵政儲蓄銀行網點的臺達UPS電源的運行狀態實現監控，使能達到把所有不同網點的郵政銀行的臺達UPS的運行狀況,運行數據,達到反饋信息,處理問題的功效,特別需要解決電池放電狀態和旁路運行狀態的監控管理問題.

    效果：

    1）隨時隨地通過手機短信查詢UPS的市電、逆變器工作、旁路、自測等運行狀態，同時接收UPS的故障告警；

    2）實現多地區UPS遠程集中監控；

    3）免去用戶鋪設網絡的費用投入；

    4）真正實現對UPS及其工作環境的7X24的無人值守監控；

    5）彈性部署，可分階段投入，操作靈活；

    6）避免更換平臺所造成的前期投入的損失，真正為企業節省成本；

    短信監控方案功能與特點：

    1、UPS電池的工作狀況、UPS逆變器工作狀況、UPS工作環境溫濕度運行狀況，以及電池的蓄能狀況、放電時長和容量衰減情況等等

    實現：通過網絡實時偵測，可充分掌握

    2、遠程UPS工作情況及其工作環境出現任何故障和報警

    實現：立即通過手機短消息第一時間通知到各個管理人員

    3、及時了解當前UPS及UPS工作環境運行數據及狀態

    實現：用戶可以通過手機短信方式隨時查詢

    4、可安排UPS定時開/關機，定期放電測試以及在某些緊急（如環境過溫）情況下自動關閉UPS

    實現：保障UPS的安全、輕松管理和維護UPS

    5、UPS故障時

    實現：關機保護軟件可讓計算機系統安全存盤并退出，以保障計算機數據安全

    6、手機短信形式

    實現：純中文，內容包含設備名稱、故障描述、發送時間

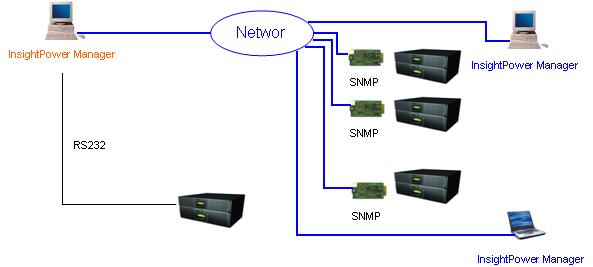

    三、 系統配置

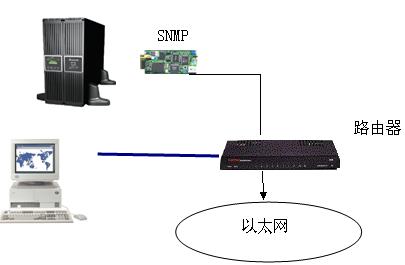

    四、 郵政銀行方案實現圖

    說明:  UPS主機有SNMP卡插槽,全部銀行采用UPS電源+SNMP卡與現有的網絡進行連接,分配固定的IP,即可通過監控中心或IE對UPS的工作狀態,工作信息實現遠程監控.

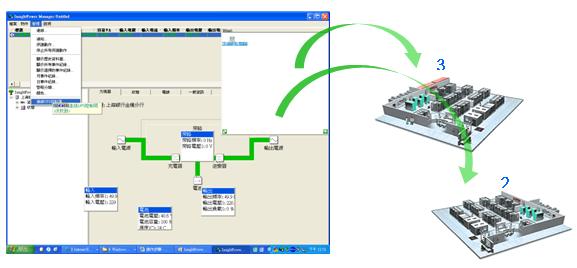

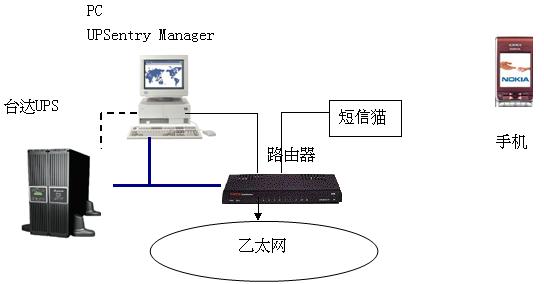

    五、 監控中心方案實現圖

    說明：通過給監控主機配置相應的短信貓、可通過手機接收短訊告警功能,設定指定維護人員手機即可收到相應UPS的告警信息.

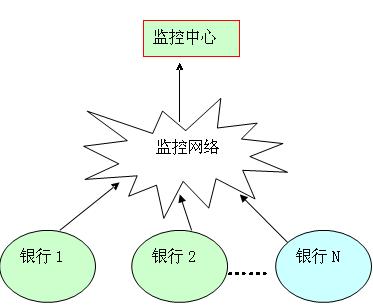

    六、 系統總體方案實現圖

    說明:各銀行通過利用原有的網絡匯總到監控中心.

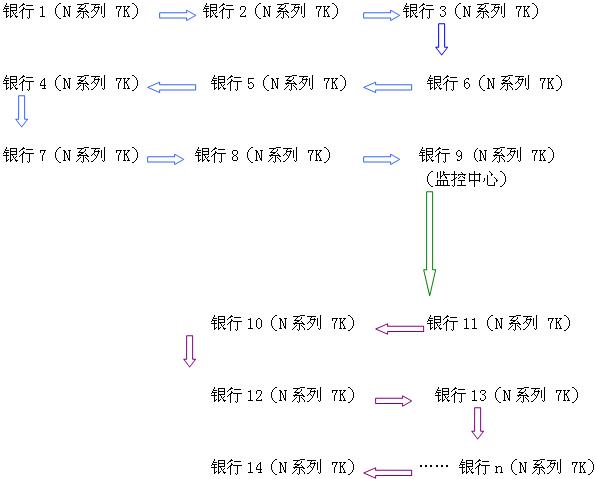

    七、分布情況

    分布特點:郵政銀行分布廣,地處偏僻的農村社區，維護管理難度大，維護人員多。

    八、 臺達UPS監控產品介紹

    8.1 SNMP卡

    內建 SNMP agent 與 web server 以監控 UPS

    支持下列通訊協議:

    ARP, IP, ICMP, SNMPv1, UDP, TCP, HTTP, TFTP, SMTP, BOOTP, SNTP, DN 與 Telnet

    以 MD5 加密方式登入

    使用者分級管理

    軟件升級

    UPS 監視與控制

    儲存 UPS 事件與歷史數據于 EEPROM

    定時開關機與測試 UPS

    傳送 Wake On LAN 封包以喚醒 PC

    經由電子郵件與 SNMP trap 通知管理人員

    提供 InsightPower Clients / Shutdown Agent 軟件以保護操作系統

    提供 InsightPower Manager 以監控網絡上所有 UPS 訊息

    提供 InsightPower EzSetting 軟件讓使用者輕松的設定與升級軟件

    8.2 UPSentry  Manager

    集中式 UPS 監控系統

    支持 RS232, RS485, SNMP 以及自定義的 TCP/IP 通訊協議

    階層式架構, 無限制監控點數設計

    彈性設定保護動作

    遠程與本機 UPS 及時監控管理

    產生例行報告,可轉為EXCEL檔保存

    4 種事件等級管理

    8.3 適應的操作系統

    八、 總結

    綜上所述,此方案可解決集中監控困難的問題,并且可以把UPS的所有工作狀態通過監控中心顯示,且當任何站點銀行UPS有故障時,都會從n個銀行站點的顯示中，跳到第一行，并紅色標示，且通過廣播、E-mail、手機短信等組合形式發出告警，提醒迅速解決故障。此方案具有先進的管理性及智能化,徹底解決UPS轉電池,電池充電,旁路運行狀態無法知道的問題。■
