臺達UPS監控軟件方案

——某鐵路集中監控方案

    前言

    隨著UPS技術和IT技術的不斷發展，UPS朝著智能化、高頻化、網絡化等方面實現技術創新，UPS的應用深入各行各業，分布越來越廣，根據當前的實際情況UPS該如何管理呢？目前市場上主要有兩種方式：一種是通過UPS提供的各種通訊接口、網絡附件、相關軟件來實現。另一種是通過動力環境集中監控，采用協議轉換器、工控機等以硬件為主的方式實現。而管理的目的就是要利用計算機網絡，對不同區域、不同種類的UPS進行監控，隨時了解每臺UPS的工作狀況，及時處理UPS發生的各種異常情況，確保UPS用電設備的安全運行，同時又可以減少人員維護費用，無人職守機房也將越來越多，針對市場上的需求，我以臺達UPS為XX鐵路車站集中監控的設計方案做一概要介紹。

    二. 用戶需求

    目標﹕將XX鐵路XX站設立監控中心，實現集中監控，使能把所有車站的臺達UPS的運行狀況,運行數據,達到反饋信息,處理問題的功效,特別需要解決電池放電狀態和旁路運行狀態的監控管理問題，能將重要信息發到主要負責人的手機上，以便能隨時掌握信息，對一些天氣災害停電而有應急預案.

    效果﹕(1) 監視各車站的UPS工作狀態。

          (2) 各車站UPS事件故障實時告警。

          (3) 監控各車站的電池放電和旁路運行狀態.

          (4) 實現手機發送短信

    三. 系統配置

    此次監控方案是在現有的UPS設備上架設的，臺達UPS的SNMP卡可在機器上實現熱插拔，不影響原有系統的運行。配置的信息如下：

    四. 車站方案

    在車站的原有機器上安裝一張SNMP卡，

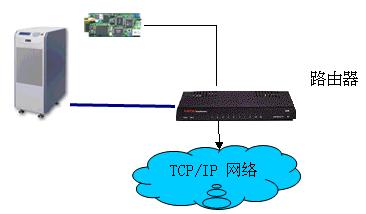

    （安裝上SNMP卡的效果圖）

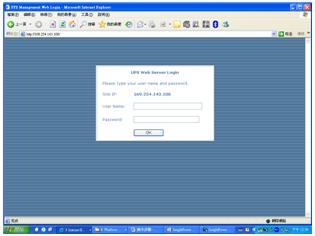

    并通過IE或超級終端設置用戶指定IP地址，然后連入各車站的網絡中，完成后可通過IE瀏覽器輸入設定好的IP，即可看到如下畫面，說明通信正常。

    其它車站也同樣的方法，采用SNMP卡與現有的網絡進行連接,分配固定的IP,最后將設定好的IP地址與各車站名稱做對應記錄。

    五. 監控中心方案

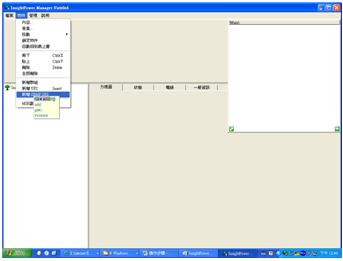

    監控中心是整個監控方案的重要數據儲存區，采用臺達高智能容錯UPS，給這重要區域提供模塊化UPS設備，可以實現快速修復，提供更加可靠穩定的電源給主監控服務器，在主監控器的Manager軟件上填加相應的站點名稱和IP地址。

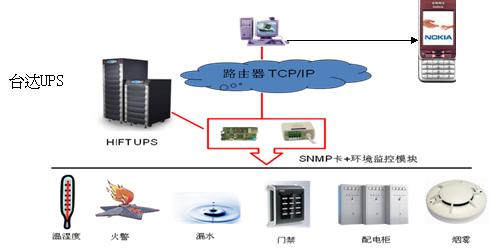

    并在監控主機配置相應的GSM或手機就可設定短訊告警功能,設定指定維護人員手機，即可收到相應UPS的告警信息，方便處理現場問題。

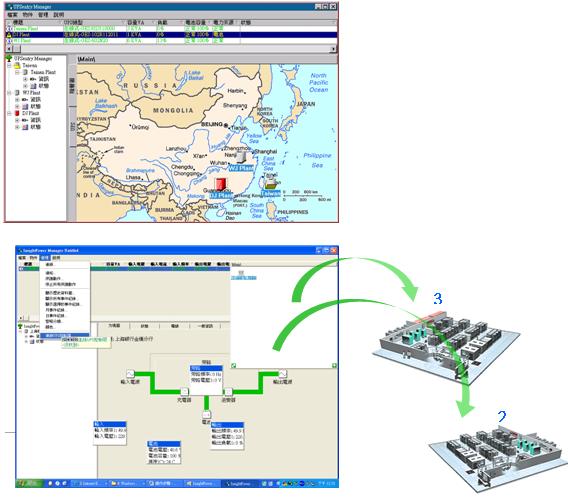

    同時根據車站站點的位置設定相應的地理位置以及樓層信息

    六. 系統總體方案

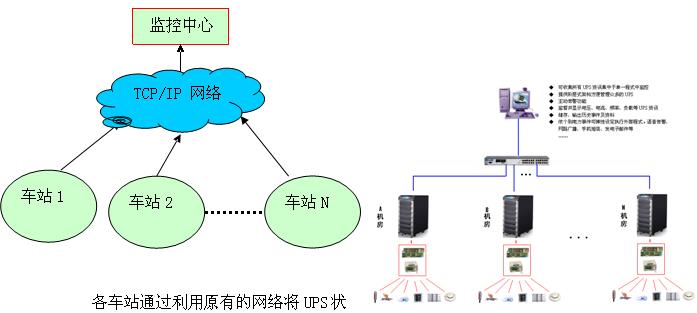

    各車站通過利用原有的網絡將UPS狀態信息匯總到監控中心，同時有任何的故障信息都將會第一時間轉到主要負責人的手機里，同時會發送到我們當地客服工程師的手機上，可以提供對用戶最及時的服務，避免故障信息經過多人轉達而遺漏信息的情況，并且我們的監控網絡具有數據庫功能，可記錄當地電網環境的曲線，做為其它設備正常工作的參考依據。如果萬一監控中心出現故障，我們還可通過各地IE瀏覽器對UPS的狀態信息進行觀察、控制、備份等工作。

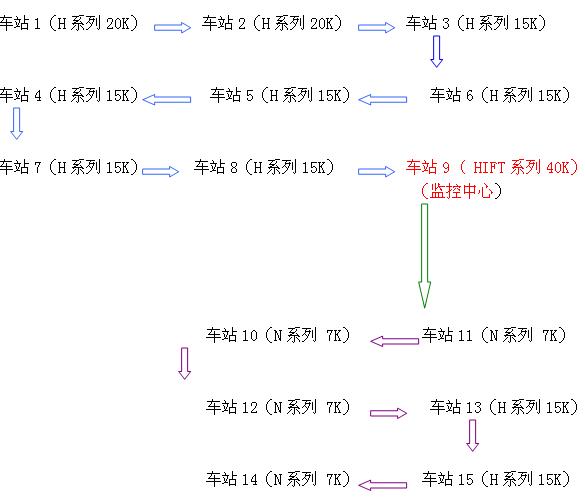

    七. 站點分布情況

    整個鐵路線的站點分布廣、距離遠、各種機型不統一，不容易管理.維護人員要求高，實現集中監控后，可以采用專家小組診斷的方式初步判斷后讓當地維護人員現場處理，大大提高了現場維護的速度，減少了再次維護的成本，并實現了信息化管理。

    八. 臺達UPS監控產品介紹

    8.1 SNMP卡

    內建 SNMP agent 與 web server 以監控 UPS

    支持下列通訊協議: ARP, IP, ICMP, SNMPv1, UDP, TCP, HTTP, TFTP, SMTP, BOOTP, SNTP, DN 與 Telnet

    以 MD5 加密方式登入

    使用者分級管理

    軟件升級

    UPS 監視與控制

    儲存 UPS 事件與歷史數據于 EEPROM

    定時開關機與測試 UPS

    傳送 Wake On LAN 封包以喚醒 PC

    經由電子郵件與 SNMP trap 通知管理人員

    提供 InsightPower Clients / Shutdown Agent 軟件以保護操作系統

    提供 InsightPower Manager 以監控網絡上所有 UPS 訊息

    提供 InsightPower EzSetting 軟件讓使用者輕松的設定與升級軟件

    8.2 InsightPower Manager

    集中式 UPS 監控系統

    支持 RS232, RS485, SNMP 以及自定義的 TCP/IP 通訊協議

    階層式架構, 無限制監控點數設計

    彈性設定保護動作

    遠程與本機 UPS 及時監控管理

    產生例行報告,可轉為EXCEL檔保存

    4 種事件等級管理

    8.3 適應的操作系統

    臺達UPS軟件可以適應不同的操作系統，兼容性強。

    九. 總結

    綜上所述,此方案可解決現場UPS分布廣、不容易管理的問題, 并且可以把UPS的所有工作狀態通過監控中心顯示,且當任何車站有故障時,都會從15個車站的顯示中，跳到第一行，并紅色標示，以及通過廣播、手機短信、E-mail等組合形式發出告警，提醒迅速解決故障通過，經過運行使用驗證，此方案具有先進的管理性及智能化,徹底解決UPS轉電池,電池充電,旁路運行狀態無法知道的問題，該方案滿足了用戶的需求，達到當時預期設計的目標�！�
