USB串行通訊接口是我們?nèi)粘Ｉ钪凶罱?jīng)常使用到的數據交換接口。其自供電、即插即用的特性大大方便了人們的日常數據交換。正是這樣的便利性使其在電腦、手機、媒體播放器以及各種數據輸入、交換設備上獲得了廣泛的應用。目前全世界使用USB接口的設備出貨量超過20億。
USB標準自誕生以來共經歷了三代，分別為USB1.1，USB2.0，USB3.0。新的標準向下兼容舊的標準。下面的表格就目前市場最廣泛應用的USB2.0特性與最新的USB3.0特性做一個對比：
|
特征參數 |
USB3.0 |
USB2.0 |
|
數據速率 |
5Gbps |
低速：1.5Mbps 全速：12Mbps 高速：480Mbps |
|
數據接口 |
全雙工，四線差分信號。 支持兩個方向的數據流同時傳輸 |
半雙工，兩線差分信號傳輸，通過協議協商的方式來決定數據傳輸?shù)姆较颉?/SPAN> |
|
電纜信號線 |
6根：其中4根專用于超快速數據傳輸，剩下的兩根用于非快速數據傳輸。以兼容先前的標準。 |
2根：這兩根數據線用作低速、全速或者高速的數據傳輸路徑。 |
|
總線電源供應 |
相對于USB2.0，在設備沒有被配置的情況供電增加了50％，在設備被配置的情況下供電增加80％ |
對沒有配置的設備或者掛起的設備只提供很小的電流。 |
|
端口特性 |
端口硬件能夠自動檢測到端口連接事件，并自動將設備置入超高速數據傳輸使能狀態。 |
端口可以檢測到連接事件。然后由系統軟件通過總線命令的方式來枚舉設備并將其置入使能狀態。 |
|
數據傳輸類型 |
將USB2.0的數據包封裝在超高速數據包中傳輸。 |
支持四種數據傳輸類型：控制傳輸、塊傳輸、中斷傳輸和同步傳輸。 |

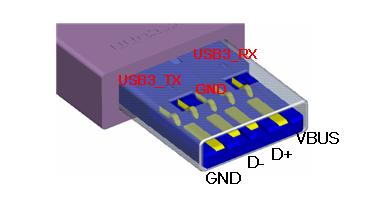

USB3.0的A型接口外形與USB2.0的A型接口兼容，不同的地方是USB3.0接口添加了額外的數據線來傳輸超高速數據。其結構如下圖所示：
NEC電子在USB3.0標準公布的同時，率先推出了世界上第一顆符合USB3.0標準的由世強電訊代理的主控芯片uPD720200。其功能框圖如下所示：
從上圖可以看出uPD720200內部集成了兩個根集線器，其中USB2.0的根集線器用來向下兼容原USB2.0,USB1.1的設備。USB3.0的根集線器則專門用來連接兼容USB3.0的超高速設備。uPD720200使用PCI Express總線與主系統進行通訊。NEC為這顆IC的應用提供了完整的硬件參考設計。在標準的PC系統中，NEC還可以提供Windows下的驅動程序供用戶免費使用。
- 1
- 2
- 總2頁
來源：世強電訊
