廈門科華恒盛股份有限公司作為中國電信、中國移動、中國聯通三家運營商的UPS供應商，在長期服務通信運營商過程中，科華恒盛KELONG UPS在IDC機房、呼叫中心、戶外基站等系統中獲得成功應用，積累了大量實踐經驗。當今3G迅猛發展，科華恒盛也不斷進行技術創新，為通信運營商提供高可靠電源解決方案。

    需求分析：

    自從2009年中國3G牌照發放以后，中國移動、中國聯通、中國電信各運營商的3G計劃如火如荼， 三家運營商的3G制式不同，到2009年底三家運營商的3G建設情況如表1：

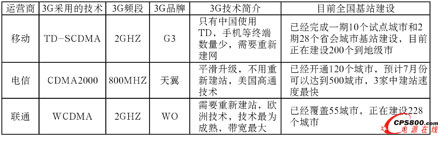

表1 三家運營商3G建設概況圖

    3家運營商中，中國電信接手CDMA，3G直接建在原CDMA的800MHZ頻段上，因其不用建設2G/3G兩張網，建站速度較快。

    中國移動采用TD-SCDMA技術，其基站都采用智能天線技術，因此，其基站都采用射頻拉遠技術，也就是RRU。電信和聯通在部分室內覆蓋、邊際覆蓋也采用RRU技術，RRU的供電不同于一般的基站供電，目前的基站一般采用48V直流供電，容量在150－300A之間，電池配置一般在300AH48V－500AH48V之間。

    解決方案：

    對于RRU的供電，不同廠家的RRU，其供電制式不同，目前有采用AC220V的，也有采用DC48V供電的，但是很少有兩種都兼容的，最好的也就是在訂貨時允許選擇一種。另外，RRU與BBU或基站的距離，決定了RRU的供電解決方案有所不同。

    一、戶外基站鐵塔RRU的電源解決方案

    中國移動的大部分3G基站是在原有2G上共用的，3G的天線也和2G共裝在一個鐵塔上， 鐵塔下通常就是機房，RRU裝在鐵塔上，信號通過光纖接到基站BBU，RRU的電源解決方案如下：

    DC48V供電的RRU的電源解決方案：如圖1

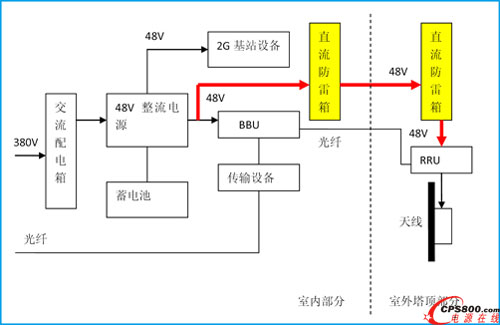

圖1  戶外基站 DC48V供電的RRU的電源解決方案

    這種方案的可靠性很高，但要注意塔頂到機房的距離，一般控制在50米內，避免直流電源線的線徑過粗，否則，可能導致基站48V還正常時，RRU可能已經欠壓保護了。

    （1）采用UPS供電解決方案：如圖2

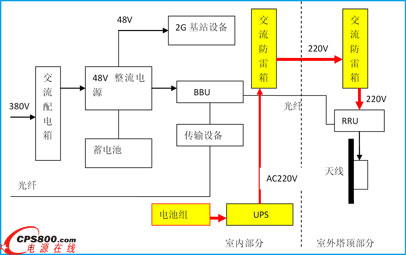

圖2  戶外基站AC220V供電采用UPS的RRU電源解決方案

    這種方案可以起到不間斷保護作用，要增加一組UPS電池，增加一定的成本和管理難度。UPS的功率選擇1－3KVA可以滿足要求。

    （2）采用逆變器供電解決方案：如圖3

圖3  戶外基站AC220V供電采用逆變器的RRU電源解決方案

    此方案利用基站機房48V電池組經過逆變器為塔上RRU提供220V交流電，因為供電電壓提高，到塔頂的供電線徑可以很小（一般2.5mm2就可以），供電距離也可以達到1000米左右，可靠性也很高，成本也具有較好的優勢。逆變器一般選用科華DJN1KVA-3KVA可以滿足要求。

    二、室內覆蓋系統中的RRU電源解決方案

    隨著市區高層住宅樓和寫字樓的增多，3G信號的頻段較高，信號的穿透力不如2G信號，因此3G需要建設大量的室內覆蓋系統。室內覆蓋系統中的RRU距離基站可達幾公里甚至幾十公里，無法從基站獲取供電，通常采用就近接入電源方式。

    根據RRU采用DC48V供電還是采用AC220V供電，室內覆蓋系統中RRU的供電方案有以下幾種：

    AC220V供電的RRU電源解決方案：如圖4

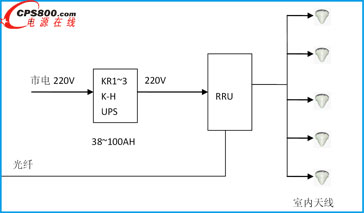

圖4  AC220V供電的RRU的電源解決方案

    此系統中，根據RRU安裝位置，若是在大樓的配電井、設備間等室內，可以選用科華恒盛KR/KI系列室內一體式機型，壁掛或落地安裝，功率根據RRU載頻數多少，一般情況下UPS選配1－3KVA，電池根據需要，一般配置4－8小時延時。另外還可以選擇科華恒盛高效率機型ZR系列500－2000VA一體化機型，相對于普通UPS，科華恒盛ZR系列具有99%以上的效率和非常高的可靠性。這種方案也適合很多邊際網的覆蓋（高速公路、國道、隧道等）。

    （1）采用戶外直流一體柜供電：如圖5

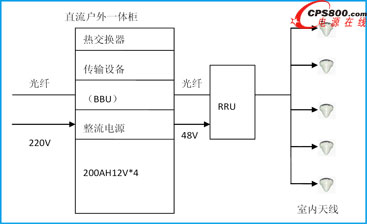

圖5  DC48V供電采用戶外直流一體柜的RRU電源解決方案

    此方案采用直流一體柜，同時將48VDC整流電源和電池作為整體柜，并留有部分空間給用戶設備（如傳輸設備、BBU等），最大電池容量為100AH12V*4節。此方案具有較好的可靠性，但是整體柜體積較大，一般只能落地安裝，系統的成本較高。在邊際網RRU采用DC48V供電的系統，多數采用這種供電方案。科華恒盛目前可以提供120A-200A的直流戶外柜系統，完全滿足室內覆蓋或者邊際網覆蓋需求。

    （2）采用UPS供電方案：如圖6

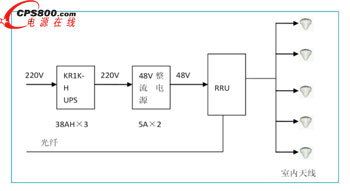

圖6  DC48V供電采用UPS的RRU的電源解決方案

    如果通信運營公司在建設3G網絡過程中，RRU設備采用的是DC48V供電，其中DC48V整流電源沒有配置電池或是電池容量有限，在后期可以選擇配置UPS。科華恒盛KR系列、KI系列戶外戶內一體式機型都可以很好的滿足需求。其采用全數字化DSP控制技術，控制精度高、可靠性強，多級保護、適應性強，使電流輸出穩定性極高。

    隨著三家運營商加快推進3G建設步伐，3G的覆蓋率將越來越高，特別是偏遠地區、城市室內覆蓋將得到進一步完善。科華恒盛作為中國領先高端UPS制造商與提供商，矢志于提供高可靠電源解決方案，在3G網絡建設過程中，科華恒盛將持續為通信運營商提供高可靠性、高效節能、便捷冗余的“通信行業電源解決方案”。■
