熱插拔控制器允許通過 I2C 監視板級運行

    凌力爾特公司 (Linear Technology Corporation) 推出 2.9V 至 15V 熱插拔 (Hot Swap™) 控制器LTC®4280，該器件具內置 8 位 ADC 和 I2C 兼容接口。集成的數字電源監視可在高可用性系統中實現復雜的平臺管理，測量板卡電壓和電流以及記錄過去和現在的故障情況。在這類系統中，仔細監視配電網絡的狀況和完整性是至關重要的。ADC 寄存器中的信息可以通過 I2C 總線查詢，然后用來確定板卡實際上是否在使用分配給它的功率，或是否工作不正常。LTC4280 允許一個不正常的板卡在出現故障之前被標記為需要檢修，從而改善了系統的可靠性。

    LTC4280 適用于多種應用，其中包括電源切換時會遇到電壓瞬態的冗余電源 12V 系統。電路板電源電壓和浪涌電流以可調速率斜坡上升。LTC4280 具有可調的斷路器濾波器時間和 26mV 電流限制，以適應多種輸入電壓和輸出電壓瞬態。欠壓和過壓門限也是獨立可調的。如果該控制器處于電流限制狀態的時間超過了規定的超時延遲，則它將使負載斷接，并可配置成在此事情之后執行鎖斷或自動重試操作。LTC4280 還具有一些附加功能，包括當發生故障時中斷主機、輸出電源良好時進行通報、檢測電路板的插拔、以及當外部電源監視器未能在一個超時周期之內指示電源良好狀態時關斷傳輸晶體管。

    LTC4280 有商用和工業溫度級版本，分別支持 0°C 至 70°C 和 -40°C 至 85°C 的溫度范圍。LTC4280采用 RoHS 兼容的 24 引腳 4mm x 5mm QFN 封裝。以 1,000 片為單位批量購買，每片價格為3.95 美元，現已開始批量供貨。LTC4280 與凌力爾特公司的 LTC4260 和 LTC4261 有互補作用，LTC4260和LTC4261是正和負的高壓熱插拔控制器，也具有內置 ADC 和 I2C 接口。

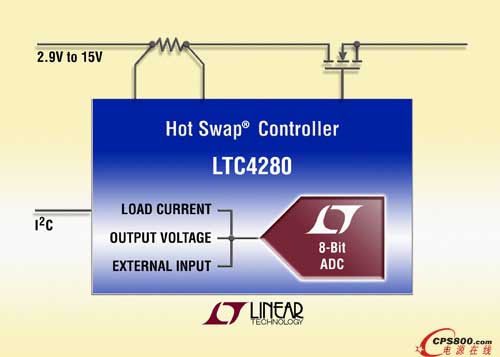

    照片說明： 具電流和電壓監視的熱插拔控制器

    性能概要：LTC4280

    · 允許安全插入帶電背板

    · 8 位 ADC 監視電流和電壓

    · I2C/SMBus 接口

    · 寬工作電壓范圍：2.9V 至 15V

    · 可調過壓濾波器時間

    · 面向外部 N 溝道 MOSFET 的高壓側驅動

    · 無需外部柵極電容器

    · 輸入過壓/欠壓保護

    · 故障之后可選鎖斷或自動重試

    · 故障之后向主機發報警信號

    · 具折返的浪涌電流限制

    · 采用 24 引腳 (4mm x 5mm) QFN 封裝■
