凌力爾特公司 (Linear Technology Corporation) 推出大動態范圍 10GHz RMS 檢測器 LTC5582,，該器件為 RF 信號測量準確度樹立了全新的標準。在 2.14GHz 頻率條件下，該器件在一個 43dB 的動態范圍內提供了出色的 ±0.2dB 線性度，這與 3G 和 4G 寬帶無線網絡中所使用的高波峰因數調制無關，包括LTE、WiMAX、TD-SCDMA、W-CDMA 和 CDMA2000。此外，LTC5582 能以 ±1dB 的誤差準確測量低至 -56dBm 至 1dBm 的信號電平，從而在 450MHz 至 2.7GHz 范圍內提供 57dB 的動態范圍。該器件能以更高頻率工作，在 6GHz 時提供 46dB 以及在 10GHz 時提供 38dB 的有用動態范圍。而且，該器件用單一 3.3V 電源高效率工作。其 RF 輸入設計為單端工作，從而無需外部平衡-不平衡變壓器，因此減小了解決方案的尺寸和成本。
LTC5582 具有卓越的溫度性能。在 -40°C 至 85°C 溫度范圍，該器件能以 ±1dB 的線性準確度提供 48dB 的動態范圍。這使得能夠在苛刻的環境中使用 LTC5582，例如：部署于蜂窩基站上的 RRU (遠程射頻單元) 或 ODU (室外單元) ，而所需的校準調整極少。此外，該器件還具有用于一階和二階溫度補償的片內功能組件，可以很容易地對這些功能組件進行校準，以實現溫度性能的提升。
LTC5582 具有對數線性響應，可將 dB 標度的 RF 信號電平準確地按線性比例轉換成 DC 電壓。該檢測器在 450MHz 至 2.7GHz 的無線網絡頻率范圍內工作，在信號頻率變化時，檢測器響應保持業界最恒定的斜率。這允許單個檢測器以最少的校準調整在多頻帶環境中工作。此外，LTC5582 具有快速穩定特性，可在 500ns 的時間里準確地獲取一個上升信號，而在 4.5us 時間里獲取一個下降信號。其快速響應支持多種信號包絡跟蹤應用。
LTC5582 的性能規格適用于單端 RF 輸入，從而無需外部平衡-不平衡變壓器就能支持單端應用。因此，RF 輸入易于連接，并且從成本效益性而言適合在高性能 RF 測量電路中實現。
LTC5582 由單一 3.3V 電源供電，具 42mA 的工作電流，從而最大限度地降低了功耗。該器件有一個使能引腳，因此允許該芯片斷電。在停機模式時，該器件吸取不到 10uA 的涓流電流。LTC5582 采用小型 3mm x 3mm 10 引腳 DFN 封裝。使用該器件的典型應用電路需要很少的外部組件，從而提供一個占板面積緊湊的解決方案。LTC5582 有現貨供應。千片批購價為每片 6.25 美元。

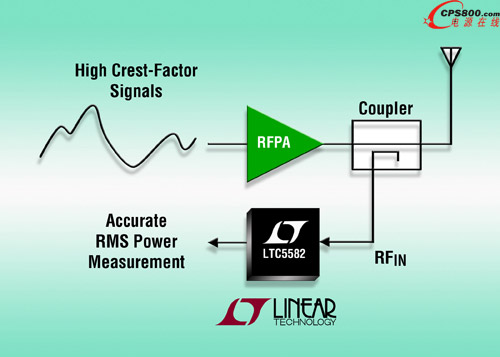

照片說明： 40MHz 至 10GHz 大動態范圍 RMS 檢測器
性能概要：LTC5582
· 工作頻率范圍 40MHz 至 10GHz
· 對數線性動態范圍 (調制信號) 圍
o 在 880MH 59dB
o 在 2.14GHz 57dB
o 在 5.8GHz 49dB
· 準確的 RF 測量范圍 -56dBm 至 1dBm
· 在溫度范圍 (-40°C 至 +85°C) 內的準確度 ±1dB
· 在整個頻率范圍內提供了準確的響應 700MHz 至 2.7GHz
· 單端 RF 輸入 無外部變壓器
· 快速穩定時間
o 上升 500ns
o 下降 4.5us
· 小型封裝 3mm x 3mm DFN■
來源：凌力爾特公司
