1.2A 過壓/過流保護器隔離敏感低壓電子與輸入電源浪涌

    凌力爾特公司 (Linear Technology Corporation) 推出 2.5V 至 5.5V 過壓和過流保護器 LTC4362，該器件為保護低壓、便攜式電子產品免受電壓瞬態和電流浪涌的損害而設計。電源適配器失效或故障，或者將一個 AC 適配器帶電插入設備的電源輸入時，可能會發生過壓。無意間將錯誤的電源適配器插入設備可能會因過壓或負電源電壓而引起損壞。LTC4362 運用準確度為 2% 的 5.8V 過壓門限檢測過壓事件，并在 1us (最大值) 時間內快速響應，以隔離下游組件和輸入。高達 28V 的過壓保護由一個內部雪崩額定的低 RDS(ON) MOSFET 實現，而且在大多數應用中無需瞬態電壓抑制器 (TVS) 或其它外部組件，就可承受電感電纜瞬態。此外，LTC4362 監視一個內部電流檢測電阻器兩端的壓降，以提供準確度為 20% 的 1.5A 過流門限。LTC4362 目標是具有多個電源選項的便攜式電子產品，如通過交流和汽車電池適配器以及USB端口充電的蜂窩電話、MP3/MP4 播放器、數碼相機等。

    LTC4362 控制一個內部 40mΩ N 溝道 MOSFET，以便在正常工作情況下提供一條從輸入到負載的低損耗通路。浪涌電流限制由一個受控制的柵極電壓轉換率實現。如果輸入端的電壓超過 5.8V 過壓門限，那么 GATE 就在 1us 內被拉低以保護負載。LTC4362 具有由 /ON 引腳控制的軟停機功能，而且為可選外部 P 溝道 MOSFET 提供一個柵極驅動輸出，以實現電壓反向保護。電源良好輸出引腳指示柵極接通。LTC4362 有兩種版本可選：LTC4362-1 在過流事件之后鎖斷，而 LTC4362-2 則在 130ms 延遲之后進行自動重試。在過壓情況之后，兩種版本都以一定的啟動延遲自動重啟。

    LTC4362 規定在整個商用和工業溫度范圍內工作，采用 8 引腳、2mm x 3mm DFN封裝。評估版和樣品已開始在線提供。LTC4362 的千片批購價為每片 1.60 美元，并已開始按生產量供貨。

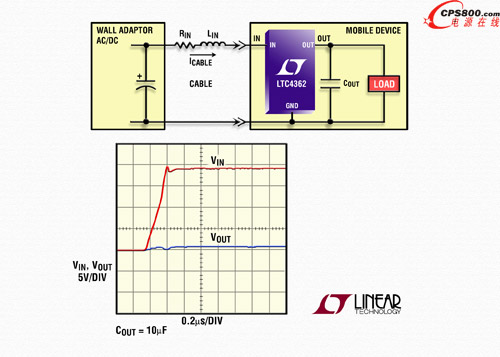

    照片說明： 20V 帶電插入 LTC4362

    性能概要：LTC4362

    · 2.5V 至 5.5V 工作

    · 過壓保護高達 28V

    · 內部 40mΩ N 溝道 MOSFET 和 31mΩ RSENSE

    · 就大多數應用而言雪崩額定的 MOSFET 無需輸入電容器或 TVS

    · <1us 的過壓斷開時間，緩慢停機

    · 準確度為 2% 的5.8V 過壓門限

    · 準確度為 20% 的 1.5A 過流門限

    · 采用 1uF COUT，輸入可承受高達 ±25kV 的HBM ESD

    · 受控制的加電 dV/dt 限制浪涌電流

    · 電壓反向保護

    · 電源良好輸出

    · 低電流停機 (1.5uA)

    · 過流后鎖斷 (LTC4362-1) 或自動重試 (LTC4362-2)

    · 采用 8 引腳 (2mm x 3mm) DFN 封裝
