凌力爾特推出開關模式DC/DC 微型模塊負載點穩壓器LTM4611

    凌力爾特公司 (Linear Technology Corporation) 推出完整的開關模式 DC/DC 微型模塊 (µModule®) 負載點穩壓器 LTM4611，該器件能產生自己的 5V N 溝道 MOSFET 柵極驅動，以實現從 3.3VIN 或更低的輸入到 0.8V (在高達 15A) 負載的非常高效率電壓轉換。具 N 溝道 MOSFET 的可替代傳統低輸入電壓大功率開關模式 DC/DC 轉換器需要第二個穩壓器電路，以提供邏輯電平 MOSFET 所需的 5V 柵極驅動。就3.3VIN至2.5VOUT 而言，LTM4611 在滿負載 (15A) 時的轉換效率為 92%，而在2.5VIN至1.5VOUT和1.5VIN至0.9VOUT 時則分別為 88% 和 81%。應用包括僅以 3.3V、2.8V 或 2.5V 作為主電源軌的系統，如緊湊型數據存儲和RAID系統、ATCA 和光網絡卡、以及醫療和工業設備。

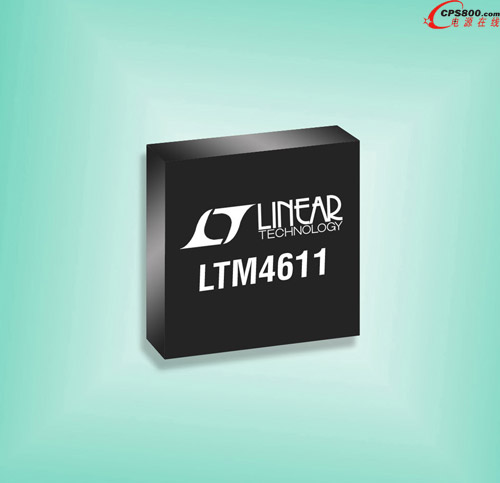

    LTM4611 在重僅 2.6g 的小型 15mm x 15mm x 4.32mm LGA (焊盤網格陣列) 封裝中包括主 DC/DC 電源電路和柵極驅動電路加上電感器、MOSFET、輸入和輸出旁路電容器以及補償電路。由于其架構、精準基準電壓和差分遠端采樣放大器，該器件在整個溫度范圍內擁有 ±2% 的總 DC 輸出誤差 (包括電壓和負載調節能力)，對于諸如 FPGA 和 ASIC 等要求優于 ±3% 的電壓準確度以實現最佳性能的負載而言，這是一項關鍵的規格。為了將輸出能力提高到 30A、45A 或 60A，兩個、3 個或 4 個 LTM4611 DC/DC µModule 器件可以并聯以實現均流。

    LTM4611 規定在 -40ºC 至 125ºC 的工作結溫范圍內工作。千片批購價為每片 19.45美元。

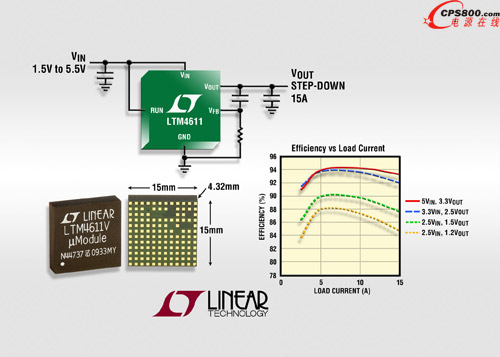

    照片說明： 超低 VIN 15A DC/DC 微型模塊穩壓器

    性能概要：LTM4611

    · 采用 15mm x 15mm x 4.32mm LGA 封裝的完整 DC/DC 系統級封裝穩壓器

    · 超低 VIN：1.5V 至 5.5V (6V 絕對最大值)

    · 0.8V 至 5V 輸出，15A 電流

    · 差分遠端檢測實現精確調節

    · 時鐘可同步在 360kHz 至 710kHz■
