面向便攜式處理器系統的高功率、8 通道、I2C控制型PMIC

2010/8/5 9:15:24   電源在線網
分享到:

    日前,凌力爾特公司 (Linear Technology Corporation) 推出一款面向便攜式處理器的完整電源管理解決方案 LTC3589,例如有 i.MX、PXA、ARM、OMAP 及其他先進的便攜式微處理器系統。該器件采用緊湊型 QFN 封裝,具有 8 個獨立的電源軌、以及動態控制和排序功能。這些電源軌為處理器內核、SDRAM、系統內存、PC 卡、始終接通實時時鐘 (RTC) 以及多種其它功能供電。LTC3589 含有 3 個大電流、高效率降壓型穩壓器,一個大電流/高效率降壓-升壓型穩壓器、以及 4 個低噪聲、低壓差線性穩壓器 (LDO)。對多穩壓器提供支持的是一種可配置度很高的電源排序能力、動態電壓調節輸出電壓控制、一個按鈕接口控制器、通過 I2C 接口實現的穩壓器控制以及大量的狀態報告和一個中斷輸出。

    LTC3589 的 3 個恒定頻率電流模式降壓型開關穩壓器在內部進行補償,可提供高達 1A、1A 和 1.6A 的輸出電流,并具有完整的 I2C 控制功能,包括可選擇的開關頻率 (2.25MHz 或 1.125MHz) 和定相。該器件的上電默認頻率為 2.25MHz,并擁有旨在降低 EMI 的開關邊緣速率調節功能。每個降壓型穩壓器都有一個動態控制和基于 DAC 的輸入基準和一個用來設定標稱輸出電壓范圍的外部反饋引腳。3 種工作模式可以用 I2C 接口設定:脈沖跳躍 (支持 100% 占空比)、突發模式 (Burst Mode®) 工作 (有利于在低輸出負載時實現最佳效率)、或強制連續 (最大限度地降低輕負載時的輸出電壓紋波,并優化電壓輸出設定點之間的動態轉換控制)。

    LTC3589 的單電感器、同步降壓-升壓型轉換器產生一個 2.5V 至 5V 的用戶可編程輸出電壓軌。該降壓-升壓型轉換器運用了一種專有的開關操作算法,可在輸入電壓高于、低于或等于已調輸出電源軌的情況下保持高效和低噪聲運作。降壓-升壓誤差放大器采用一個固定的 0.8V 基準,而輸出電壓由一個外部電阻分壓器設置。突發模式工作的啟動是通過 I2C 控制寄存器來實現的。無需外部補償組件。

    LTC3589 還有 4 個面向低噪聲模擬電源的 LDO,在固定、可調和 I2C 可選電壓選項的不同組合情況下,提供 3 個 250mA 電源軌。另一個 LDO 是一個具電阻器可編程輸出電壓和始終保持接通的 25mA 電源。

    LTC3589 的通用 I2C 串行端口用來控制穩壓器使能、輸出電壓值、動態電壓調節和轉換率、工作模式和狀態報告。穩壓器啟動的排序操作通過按期望的次序將穩壓器輸出連接至使能引腳或通過 I2C 端口來完成。系統上電、斷電和復位功能受控于按鈕接口、引腳輸入或 I2C 接口。

    LTC3589 采用耐熱增強型、扁平 (0.75mm) 40 引腳 6mm x 6mm 裸露焊盤 QFN 封裝,有現貨供應。以1,000片為單位批量購買,E 級版本每片價格為 4.65 美元,而 I 級版本每片價格為 5.35 美元,兩種版本的工作結溫范圍均為 -40°C 至 +125°C。H 級版本的工作結溫范圍為 -40°C 至 +150°C,也已供貨,千片批購價為每片 5.70 美元。

面向便攜式處理器系統的高功率、8 通道、I2C控制型PMIC

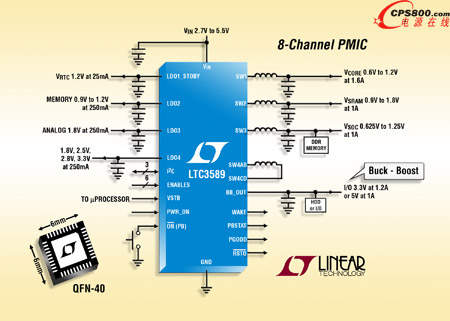

    照片說明:面向便攜式處理器的 8 通道輸出、高功率、3 個降壓 + 1 個降壓-升壓  + 4 個 LDO型 PMIC

    性能概要:LTC3589

    ·     3 個 I2C 可調高效率降壓型開關穩壓器:1.6A、1A、1A

    ·     動態電壓調節和轉換率控制

    ·     高效率 1.2A 降壓-升壓型開關穩壓器

    ·     3 個低噪聲 250mA LDO 穩壓器

    ·     始終保持有效的 25mA LDO 穩壓器

    ·     靈活的引腳搭接排序工作

    ·     I2C 和獨立的使能控制引腳

    ·     電源良好和復位輸出

    ·     可選 2.25MHz 或 1.12MHz 開關頻率

    ·     具系統復位的按鈕 ON/OFF 控制

    ·     10uA 備用電流

    ·     耐熱增強型 40 引腳 6mm x 6mm x 0.75mm QFN 封裝■

   免責聲明:本文僅代表作者個人觀點,與電源在線網無關。其原創性以及文中陳述文字和內容未經本站證實,對本文以及其中全部或者部分內容、文字的真實性、完整性、及時性本站不作任何保證或承諾,請讀者僅作參考,并請自行核實相關內容。
  來源:凌力爾特公司
