德州儀器首款雙通道同步采樣 ADC

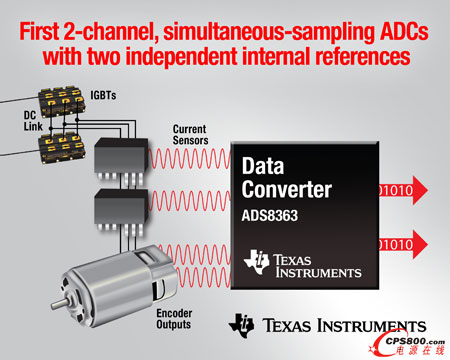

    日前，德州儀器 (TI) 宣布推出業界首款具有兩個獨立控制內部參考的雙通道同步采樣逐次逼近(SAR) 模數轉換器 (ADC)，其可簡化系統級設計工作。該 16 位 ADS8363、14位ADS7263與12位ADS7223 引腳對引腳兼容，可提供比類似 ADC 高 1 倍的單位通道吞吐量，從而支持高達 1 MSPS 的速度，可充分滿足電機控制、電源質量測量、保護繼電器、電源自動化、太陽能逆變器以及風力發電機等工業與能源應用的需求。

    主要特性與優勢

    ·        集成兩個 2.5 V 獨立控制參考，可簡化系統級設計，支持獨立 ADC 增益校準與可編程增益放大器實施。此外，該特性還可在每個 ADC 需要不同增益大小時減少對外部信號調節的需求；

    ·        1 MSPS 吞吐量可為實現更高的性能提高效率。在用于電機控制時，這還可提高每次轉動的測量數量，從而可提高電機位置精度；

    ·        與其它同類解決方案相比，先進先出 (FIFO) 可將處理器存取降低 75% 或更多。這可通過釋放 MIPS 用于其它任務來降低系統功耗，或提高性能；

    ·        支持多達 8 個偽差分或 4 個全差分輸入通道，這些通道分為兩對，可減少組件數量，與性能最接近的 16 位及 14 位同類競爭產品相比，可將支持的輸入數量提高 1 倍；

    ·        針對溫度高達 125 攝氏度的惡劣工業環境進行了優化，ADS8363 是同類標稱溫度最高的器件。

    免費工具與支持

    TI 提供各種免費工具與支持來加速 ADS8363、ADS7263 以及 ADS7223 的開發，其中包括驗證電路板信號完整性要求的 IBIS 模型以及支持抗假信號與電路拓?fù)涞挠?jì)算器等。

    包含 OPA365 軌至軌運算放大器的評估板 (ADS8363EVM) 現已開始提供，其可加速上述最新 ADC 的評估。ADS8363EVM 現已可供訂購。■
