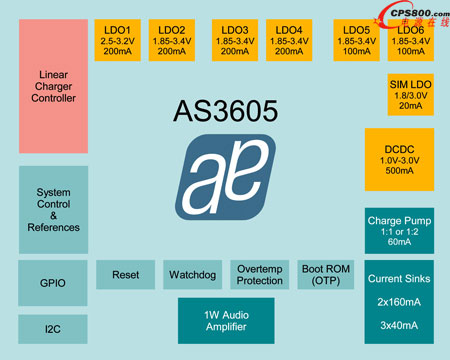

日前，全球領先的高性能模擬IC設計者及制造商奧地利微電子公司推出高度集成的電源管理集成電路（PMIC） AS3605。該產品專為單節鋰離子電池供電的便攜式設備所設計，片上集成了7個低壓差穩壓器（LDO）、一個DC/DC轉換器、一個完整的電池充電器、一個LED背光驅動器和一個音頻功率放大器。

    極具成本效益的AS3605微PMIC的功能和性能適用于眾多鋰離子電池供電的便攜式設備，如高端血糖儀、高端遙控器、GPS設備、移動記錄儀、電子詞典和入門級手機等。它符合入門級手機的各種標準，包括CDMA、WCDMA、GSM、GPRS、EDGE、UTMS，以及美國和日本的其他標準。

    AS3605的7個高性能可編程LDO具有低噪聲特性， 100 Hz 至100 kHz的典型值為30 μV ，且線路/負載調整靜態< 1 mV、瞬態< 10 mV，1 kHz時的電源抑制低于70 dB 。在整個工作范圍內，其集成的降壓DC/DC轉換器不需要任何外部肖特基二極管即可實現極高的效率（高達95%）。該DC/DC轉換器開關頻率為2.2 MHz，可使用一個微型電感器，節省了PCB空間。不僅如此，AS3605還采用了一個60 mA、 5 V的電荷泵以及5個可編程電流源來支持顯示器的LED背光。其片上低失真音頻功率放大器為電話免提操作、高保真鈴聲及其他音頻應用提供1 W @ 8Ω驅動功率。AS3605還為鋰離子電池提供電池充電器，可自動實現涓流充電、可編程恒流和恒壓充電。

    處理器和存儲器電源必須遵循精確的啟動順序，以防止嚴重?fù)p壞。因此，按照正確的順序開關電壓至關重要。與由獨立DC/DC轉換器、LDO及充電器組成的分立式解決方案相比，AS3605大大簡化了這一工作。由于軟件可編程啟動順序，AS3605為微PMIC市場帶來了新的靈活性。而目前市場上其他同類PMIC的啟動順序是固定的，因此必須選用外部電阻器。

    AS3605的輸出電壓和啟動順序都可通過軟件編程。通過軟件和演示板，AS3605的一次性可編程（OTP）存儲器可以輕松編程，快速實現原型設計，加快產品上市時間。用戶可以用1ms或4ms的時間步長對啟動順序進行編程。為了控制系統的其他部分，通用I/O引腳可以設定為一個特定時間。

    AS3605可通過一個易于使用的串行接口來控制，并集成了所有必需的系統特定功能，如復位、看門狗和上電檢測。輸出電壓及啟動順序可通過內部OTP存儲器進行編程。

    奧地利微電子電源管理產品市場經理Manfred Kogler表示：“市場對便攜式設備電源管理IC的需求在持續增加，但同時市場對特定應用及成本優化解決方案的需求也在增加。AS3605微PMIC完全符合入門級手機的各種要求，但同時也適用于功能越來越豐富的應用，如高端血糖儀或遙控器等采用鋰離子電池、彩色顯示器及無線連接的應用。”

    AS3605微電源管理單元采用40引腳5x5 mm QFN封裝，適用于電池供電且工作范圍為3.0 - 5.5 V、環境溫度為-40至 +85°C的應用�！�
