具寬 VIN 范圍的反激式控制器

    日前，凌力爾特公司推出 LTC3805/-5 的高可靠性 (MP 級) 版本，該器件是一個頻率可編程的反激式控制器，在 -55°C 至 150°C 的結溫范圍內工作。這高性能并聯穩定輸入電壓 PWM (脈沖寬度調制) 控制器可從 5V 到離線式應用的寬輸入電壓范圍內工作，非常適用于需要用一個電源同時提供 48V 和 24V 標稱輸入系統的用戶。

    LTC3805/-5 采用電流模式控制架構，提供了卓越的瞬態響應和逐周期限流，同時簡化了反饋環路穩定性。固定工作頻率范圍為 70kHz 至 700kHz，并可同步至一個外部時鐘。小的啟動電流 (40uA) 和工作電流 (360uA) 最大限度地降低了功率損耗，并提高了效率。其 100mV 的低限流門限進一步降低了功率損耗。其他特點包括可調軟啟動、可編程斜率補償、遠程接通 / 斷開和過壓保護。LTC3805MP-5 具有一個 4.5V 的較低接通電壓，而 LTC3805MP 的接通電壓則為 8.4V。

    LTC3805MP/-5 版本采用耐熱增強型 MSOP-10 封裝，有現貨供應。千片批購價為每片 4.76 美元。

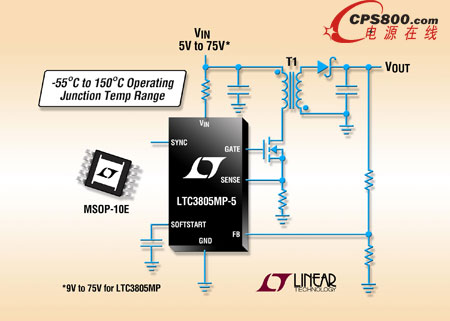

    照片說明：工作結溫范圍為 -55°C 至 150°C 的反激式控制器

    性能概要：LTC3805MP/-5

    ·         并聯穩定輸入電壓

    ·         小的啟動和工作電流

    ·         電流模式控制

    ·         100mV 的低電流檢測門限電壓

    ·         70kHz 至 700kHz 可編程恒定頻率工作

    ·         可同步至一個外部時鐘

    ·         可編程的接通電壓

    ·         可調斜率補償

    ·         逐周期和打嗝模式 (Hiccup Mode) 限流保護

    ·         過壓保護

    ·         可編程軟啟動

    ·         耐熱增強型 MSOP-10 封裝■
