具48個獨立通道的脈沖寬度調制(PWM)發生器LT8500

    日前，凌力爾特公司推出具 48 個獨立通道的脈沖寬度調制 (PWM) 發生器 LT8500。每個通道都有一個單獨的可調 12 位 (4096 個步進) PWM 寄存器和一個 6 位 (64 個步進) ±50% 的校正寄存器。所有控制都可以通過一個簡單的 TTL / CMOS 50MHz 串行數據接口編程。LT8500 可用在諸如 LED 控制以及工業和機器人應用等多種 PWM 密集型應用。例如，LT8500 可與 3 個 LT3595A 16 通道 LED 驅動器一起使用，以提供 48 個獨立調光的 LED 串，從而為大型 LCD 顯示器實現可局部調光的 LED 背光照明。校正寄存器允許匹配每個 LED 串的光輸出。

    LT8500 在 3V 至 5.5V 的輸入范圍內工作，從而使該器件能采用多種標準電源總線工作。就 LED 應用而言，每個通道都有單獨的 6 位點校正電流調節和 12 位灰度等級 PWM 調光。LT8500 的 40ns 接通時間提供非常寬的動態對比度。校正和灰度等級調光都可通過采用 TTL / CMOS 邏輯的串行接口來訪問。LT8500 提供兩個診斷信息標記：同步誤差和 LED 開路。在狀態回讀時，這兩個標記與其他狀態信息一起在串行數據接口上發送。50MHz 可級聯串行數據接口包括緩沖和轉換速率平衡，方便了諸如大屏幕 LCD 動態背光照明等 PWM 密集應用的設計。最少的外部組件與 5mm x 9mm QFN 封裝相結合，可為多通道 PWM 應用提供了占板面積高度緊湊的解決方案。

    LT8500EUHH 采用 56 引線 5mm x 9mm QFN 封裝，千片批購價為每片 2.95 美元。也提供擴展溫度或 I 級版本 LT8500IUHH，千片批購價為每片 3.25 美元。所有版本都有現貨供應。

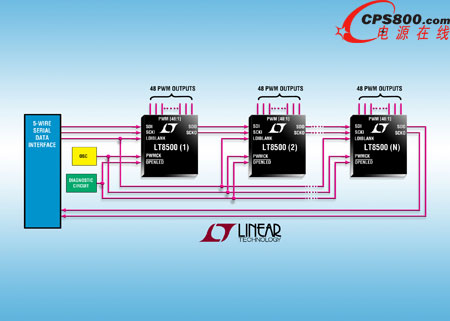

    照片說明：具 12 位分辨率和 50MHz 串行接口的 48 通道 PWM 發生器

    性能概要：LT8500

    · 3V 至 5.5V 輸入電壓

    · 48 個獨立的 PWM 輸出

    · TTL / CMOS 邏輯 50MHz 串行數據接口

    · 12 位 (4096 個步進) PWM 寬度分辨率

    · 6 位 (64 個步進) PWM 校正 (所設定 PWM 寬度的 ±50%)

    · 高達 6.1kHz 的 PWM 頻率 (PWMCK = 25MHz)

    · 相移選項降低開關噪聲

    · 直接控制 3 個 LT3595A 16 通道 LED 驅動器

    · 診斷信息：同步誤差 / LED 開路標記

    · 56 引腳 (5mm x 9mm x 0.75mm) QFN 封裝<
