日前，凌力爾特公司推出噪聲非常低的高速放大器 LTC6360，該器件用單 5V 電源可驅動至 0V，同時保持高線性度。LTC6360 的集成式超低噪聲充電泵提供一個內部負軌，從而無需負電源。與僅能在與地相差幾百毫伏范圍內擺動的典型軌至軌輸出單電源放大器相比，LTC6360 在受益于真正零輸出擺幅的應用中，提供了改進的線性度和動態范圍。
LTC6360 實現了卓越的精確度，非常適用于驅動 16 位和 18 位 SAR ADC (逐次逼近寄存器模數轉換器)。輸入失調電壓低于 250µV (最大值)，噪聲僅為 2.3nV/√Hz，從而提供了卓越的動態范圍。該器件可在 150ns 內穩定至 16 位，并實現 250MHz 的閉環 -3dB 帶寬。諧波失真 (HD2/HD3) 在 fIN = 40kHz 頻率條件下為 -103dBc/-109dBc。LTC6360 具有穩定的單位增益，從而可用作一個緩沖器以實現最低的輸出噪聲。雖然輸出能驅動更大的負載電容，但它是專為驅動一個由 10Ω 電阻器和 330pF 電容器串聯而成的濾波器網絡而設計。
LTC6360 采用 MSOP 和 3mm x 3mm DFN 8 引腳封裝，在商用溫度 (0°C 至 70°C)、工業溫度 (-40°C 至 85°C) 和擴展溫度 (-40°C 至 125°C) 范圍內進行了全面規定。

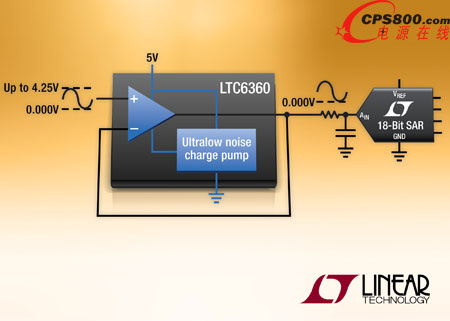

照片說明：集成式低噪聲充電泵最大限度地?cái)U(kuò)大 16 位和 18 位 SAR ADC 的動態范圍
性能概要：LTC6360
· 用單電源時的輸出可擺動至真零點
· 2.3nV/√Hz 噪聲密度
· 快速穩定時間：150ns，16 位，4V 階躍
· 3MHz 帶寬時具 110dB SNR
· 低失真：在 40kHz 和 4VP-P 輸出時，HD2 = -103dBc，HD3 = -109dBc
· 低失調電壓：最大值為 250μV
· 3mm x 3mm 8 引腳 DFN 和 8 引線 MSOP 封裝<
