凌力爾特公司推出同步降壓型開關穩壓器LT8630

    近期，凌力爾特公司推出 600mA、能接受100V輸入的同步降壓型開關穩壓器LT8630。該器件的同步整流能夠提供高達93%的效率，同時在無負載備用情況下采用突發模式 (Burst Mode®) 運行可保持靜態電流低于7µA。其3V至100V輸入電壓范圍使該器件非常適合48V汽車系統、雙電池交通運輸、工業和36V至72V電信應用。

    該器件的內部高效率開關可在電壓低至0.8V時提供高達600mA的連續輸出電流。LT8630 的突發模式運行可實現超低靜態電流，從而非常適合汽車始終保持接通系統等應用，因為這類應用需要延長電池運行壽命。LT8630的獨特設計可保持最低壓差電壓，從而使該器件能夠以高達99%的占空比運行。它的可變頻率邊界模式開關拓撲可在很寬的輸入電壓范圍內實現高效率。LT8630具高壓引線間隔的20引線TSSOP封裝可為高壓應用提供占板面積緊湊和高熱效率的解決方案。

    LT8630采用內部上管和下管高效率電源開關，在單芯片中集成了必要的升壓二極管、振蕩器、控制和邏輯電路。低紋波突發模式運行可在小輸出電流時保持高效率，同時保持輸出紋波低于5mVP-P。由于采用了特殊設計方法，所以該器件在很寬的輸入電壓范圍內實現了高效率，而且 LT8630 的電流模式拓撲可實現快速瞬態響應和出色的環路穩定性。其他特點包括堅固可靠的短路保護、電源良好標記、輸出電壓跟蹤和過熱保護。

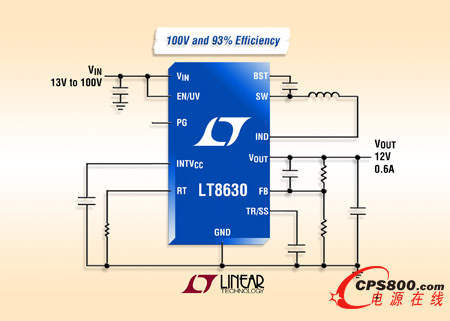

100V、600mA(IOUT)、同步降壓型穩壓器

    LT8630EFE采用耐熱性能增強型TSSOP-20封裝。工業溫度級版本LT8630IFE經過測試，在–40℃至125℃工作結溫范圍內運行有保證。

    性能概要： LT8630

    ·超寬輸入電壓范圍：3V 至 100V

    ·輸出電壓范圍：0.8V 至 60V

    ·邊界模式切換實現最高效率

    ·內部同步開關

    ·低紋波突發模式運行

    o12VIN 至 5VOUT 時 16µA IQ

    o48VIN 至 5VOUT 時 7µA IQ

    ·低壓差 99% 最大占空比

    ·峰值電流模式控制

    ·可編程欠壓閉鎖

    ·電源良好標記

    ·靈活的輸出電壓跟蹤

    ·短路保護

    ·低停機電流：5µA

    ·可承受引腳開路 / 短路故障

    ·具高壓引線間隔的耐熱性能增強型 20 引線 TSSOP 封裝<
