雙輸入優先級排序器提供低靜態電流備份電源切換解決方案

2017/9/15 15:11:14 電源在線網

日前，亞德諾半導體 (Analog Devices, Inc.，簡稱 ADI) 旗下凌力爾特公司 (Linear Technology Corporation) 推出適用于 2.5V 至 40V 系統的雙輸入電源優先級排序器 LTC4418。

為了實現便攜性、在欠壓期間保持存儲器運作、以及在電源缺失時確保平穩的停機，電子系統采用電池和電容器作為備份電源。

LTC4418 一般使用墻上適配器或主電池等較高優先級主電源來給負載供電，并在主電源欠壓或電源缺失的情況下切換至備份電源 (通常是一個電池或大數值電容器)。由于能在高達 40V 的輸入電壓下工作，因此 LTC4418 可適應多種電源，例如：墻上適配器、USB 端口、超級電容器、以及多節鉛酸、鋰離子或鎳氫 (NiMH) 電池。26µA 低工作靜態電流和一種停機模式使 LTC4418 非常適合便攜式電池供電型系統。

與基于二極管的解決方案不同，LTC4418 并不要求備份電源電壓低于主電源電壓。當主電源電壓脫離了具有可調和精準過壓及欠壓門限的有效電壓窗口設置時，外部背對背 P 溝道 MOSFET 開關從主電源多路復用至備份電源輸入。謹慎設計的“先斷后連”快速開關控制可隔離反向和交叉?zhèn)鲗щ娏鳎瑫r最大限度地減少輸出電壓降。一個外部電容器負責設定某個電源在被認為是“有效”之前必需在其電壓窗口之內停留的時間。可隔離高達 –42V 的反向輸入電壓，從而保護負載。

通過級聯 LTC4418 與三通道電源器件 LTC4417 的任意組合可完成多于兩個電源的優先級排序。LTC4418 在 0°C 至 70°C 商用和 −40°C 至 85°C 工業溫度范圍內進行了規定，采用 20 引線 4mm x 4mm QFN 封裝。千片批量的起始價為每片 2.45 美元。

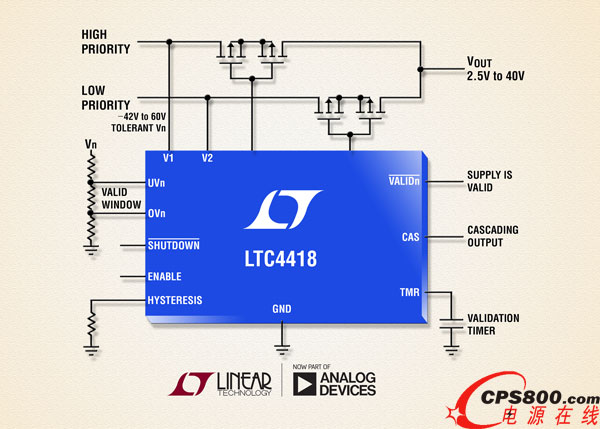

照片說明：雙電源優先級排序器
