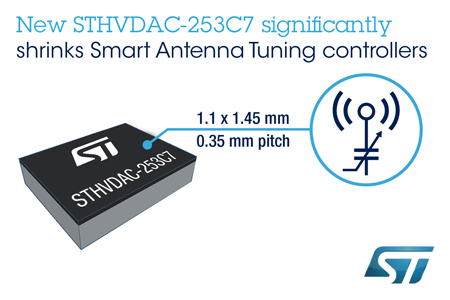

中國，2019年1月18日 - 意法半導體的STHVDAC-253C7數字電容控制器用于控制可調電容，例如，意法半導體的STPTIC系列可調電容，這款產品的優點是可以縮小天線調諧電路的尺寸、降低物料清單(BoM)成本和功耗，穩定智能手機的射頻性能。將STHVDAC-253C7控制器和STPTIC電容用于阻抗匹配和頻率調諧，幾乎可以完全消除外部環境變化對射頻性能的影響，讓手機用戶可以獲得更強的接收信號，更少的掉話次數，更快的數據速率，和更長的電池續航時間。
采用意法半導體先進的0.18µm BCD8工藝和0.35mm間距倒裝片封裝，STHVDAC-253C7的尺寸比上一代產品縮小50％，工作電流降低一半。此外，新控制器可與最新的0402芯片尺寸電感器配合使用，無需外部肖特基二極管，從而進一步減少了電路總體面積。
作為專為可調電容提供偏壓的高壓數模轉換器(DAC)，STHVDAC-253C7控制器為用戶提供三個輸出，用于控制GSM/WCDMA/LTE多頻手機中的三種不同的電容。意法半導體還集成了升壓轉換器，提供調整容值所需的0V-24V偏壓。STHVDAC-253C7支持系統收發器發出的標準MIPI RFFE（射頻前端）命令，支持三個RFFE Unique Slave ID (USID)識別碼，一個STHVDAC-253C7可以管理三根獨立天線。
支持常用的天線調諧模式，包括新舊輸出電壓切換時間小于10µs的正常模式; 縮短輸出電容電壓建立時間的Turbo模式；新舊電壓切換延時512µs到16.84ms可設置的Glide模式。Glide模式能夠實現最平滑的電壓轉換，并滿足3GPP相位不連續性等要求。此外，該電容控制器還提供一個GPIO引腳，用于在雙調諧器手機中管理同一RFFE總線上所連的兩個控制器，還用于切換控制器寄存器，以管理天線分集設計，或當插入USB數據線時，用于調整寄存器設置，以修正天線響應速度。
現已進入預產階段，采用12焊球0.35mm間距WLCSP倒裝片封裝，即日起可索取設計開發用樣片。
詳情訪問www.st.com/smart-antenna-tuning。
