TI全新自適應降壓-升壓轉換器系列在低于20 mm2的占板面積內提供高達2.5A的電流，大幅縮小電路板空間

　　2019年10月8日，北京訊——德州儀器（TI）今日推出了全新的降壓-升壓轉換器系列，包括四款高效、低靜態電流（IQ）的降壓-升壓轉換器，其優勢在于采用更少外部組件的微型封裝設計，打造出較小的解決方案尺寸。集成的TPS63802、TPS63805、TPS63806和TPS63810 DC/DC同相降壓-升壓轉換器具有較大的輸入和輸出電壓范圍，支持多種電池驅動應用，可幫助工程師簡化設計并加快設計進程。如需了解更多信息、樣品和評估模塊，敬請訪問http://www.ti.com/new-buck-boosts-pr。

　　該系列的每款轉換器都可以根據工作條件自動選擇降壓模式、降壓-升壓模式或升壓模式。它們完整的解決方案尺寸為19.5 mm2至25 mm2，比同類器件減小了25%。這得益于其緊湊的封裝設計，需要少量外部多層陶瓷電容器的先進控制拓撲結構，以及微型0.47µH電感器。這些轉換器具有1.3V至5.5V的寬輸入電壓范圍和1.8V至5.2V的寬輸出電壓范圍，有助于工程師加快設計進程，并支持在多個程序中重復使用。

　　該系列DC/DC轉換器是TI業界領先低靜態電流（IQ）電源管理產品組合的新成員之一，具有11µA至15µA的低靜態電流（IQ），可實現出色的輕負載效率。同時，該系列產品還可以最大限度地降低電池驅動應用（如便攜式電子銷售終端、電網基礎設施計量設備、無線傳感器和手持電子設備等）中的功耗，并延長其運行時間。

　　主要特性和優勢

　　·TPS63802是一款2A降壓-升壓轉換器，具有11μA的低靜態電流（IQ），適用于脈沖負載應用（如工業物聯網設備）。

　　·TPS63805是一款2A降壓-升壓轉換器，配有22μF輸出電容器和0.47μH電感器，尺寸小巧，占用面積僅為19.5mm2，可滿足手持工業應用和個人電子應用的需求。

　　·TPS63806是一款針對負載階躍優化的2.5A降壓-升壓轉換器，適用于負載曲線變化較大、需要嚴格調節的應用，例如智能手機、相機或增強現實設備中的飛行時間傳感器。

　　·實現動態電壓調節，適用于智能手機、無線助聽器或耳機等設備的預穩壓器或電壓包絡跟蹤器。

　　封裝和供貨情況

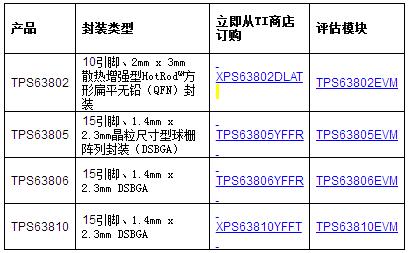

　　新型降壓-升壓轉換器的封裝類型見下表。

　　TPS63805和TPS63806現已投產，可在TI商店和授權經銷商處訂購。TPS63802和TPS63810的預制樣品也開放訂購。

　　從TI電源專家了解更多信息

　　·下載TPS63802、TPS63805、TPS63806和TPS63810降壓-升壓轉換器的數據表。

　　·閱讀技術文章，“是否存在實現DC電壓轉換的通用工具？”

　　·請參閱以下應用指南：

　　o“可解決光學模塊電源難題的降壓-升壓轉換器。”

　　o“帶TPS63802的超級電容器備用電源。”

　　o“選擇能夠更大限度地延長脈沖負載應用電池壽命的DC/DC轉換器。”

　　·查看TI參考設計庫中廣泛的電源設計。

　　·了解TI的各種DC/DC降壓-升壓轉換器和全面的電源管理產品組合。

　　·在德州儀器在線支持社區的電源管理論壇上搜索TI專家提供的快速、權威的答案和設計幫助。

　　·利用WEBENCH®Power Designer工具進行設計。
