凌力爾特最新推出雙路輸出同步 DC/DC 控制器

在電池供電型系統中僅消耗 170uA 電流

    凌力爾特公司 (Linear Technology Corporation) 最新推出低靜態電流、兩相雙路輸出同步降壓型 DC/DC 控制器 LTC3858/-1。該器件在一個輸出有效時僅消耗 170uA 電流，而兩個輸出都有效時消耗 300uA。兩個輸出都關斷時，LTC3858/-1 僅消耗 8uA，非常適用于汽車和筆記本電腦應用。LTC3858/-1 的 4V 至 38V 寬輸入電源范圍能夠針對負載突降和冷車發動情況所常見的汽車寬輸入電壓瞬變提供保護作用，并涵蓋多種電池化學組成。輸出電流高達 20A 時，每路輸出均可設置成 0.8V 至 24V，效率可高達 95%。LTC3858/-1 適合為導航、音頻、通信、CD/DVD 播放器、磁盤驅動等高性能系統供電。

    LTC3858/-1 具有強大的 1.1Ω 片上 MOSFET 柵極驅動器，可以 50kHz 至 900kHz 的可調固定頻率工作，或采用鎖相環 (PLL) 同步至 75kHz 至 850kHz 的外部時鐘。在輕負載時，用戶可以選擇連續工作、脈沖跳躍或低紋波突發模式 (Burst Mode®) 工作。該器件能夠安全地為預偏置負載供電。LTC3858/-1 的兩相工作減少了對輸入電容的需求，電流模式架構提供容易的環路補償和快速的瞬態響應。兩個輸出均具有可調軟起動功能，用于控制接通時間，而輸出過載保護功能負責鎖斷轉換器，直到輸入電壓再循環為止。另外，LTC3858/-1 還在 -40°C 至 85°C 的工作溫度范圍內保持了嚴格的 ±1% 基準電壓準確度。LTC3858 是全功能器件，擁有 LTC3858-1 所不具備的額外功能，包括一個時鐘輸出、時鐘相位調制、兩個單獨的電源良好信號和可調電流限值。

    LTC3858 采用 32 引線 5mm x 5mm QFN 封裝，LTC3858/-1 采用 28 引腳 SSOP 或 4mm x 5mm QFN-28 封裝。以 1,000 片為單位批量購買，每片價格為 4.47 美元。如需更多信息，請登錄 www.linear.com.cn。

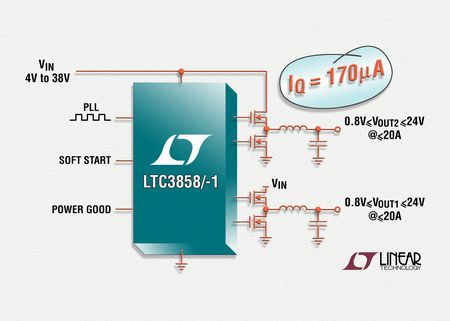

照片說明：低靜態電流雙路輸出 DC/DC 控制器

性能概要：LTC3858/-1
 低靜態電流：一個輸出有效時消耗 170uA，兩個輸出都有效時消耗 300uA
 關斷時僅消耗 8uA
 寬輸入電壓范圍：4V 至 38V
 寬輸出電壓范圍：0.8V 至 24V
 片上 MOSFET柵極驅動器
 同步整流效率可高達 95%
 可選突發模式、脈沖跳躍或連續工作
 為預偏置負載安全供電
 50kHz 至 900kHz 可選固定頻率工作
 用鎖相環 (PLL) 可同步至 75kHz 至 850kHz 頻率
 旨在實現簡易環路補償和均流的電流模式控制
 可調軟啟動
 在 -40ºC 至 85ºC 范圍具有 ±1% 基準電壓準確度
 輸出過壓和過流閉鎖保護
