凌力爾特單通道控制器 LTC4274符合新的IEEE 802.3at PoE+標準

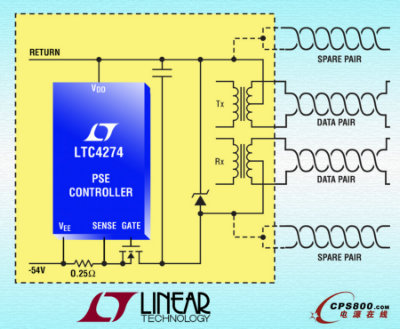

    凌力爾特公司 (Linear Technology Corporation) 推出單通道以太網供電 (PoE) 控制器 LTC4274，該器件用于需要提供 IEEE 802.3at (25.5W) 或更高的專有功率級的供電設備 (PSE)。下一代 PoE 應用需要更多的功率來支持苛刻的功能，同時提升功率效率，以求獲得更加優越的“環�！碧匦圆⒔档统杀�。LTC4274 通過 4 對以太網電纜提供了高達 100W 的功率，而且完全符合新的 IEEE 802.3at PoE+ 標準，并返回兼容此前制定的 IEEE 802.3af PoE 標準。為了有助于節能，LTC4274 通過采用低 RDS(ON) MOSFET 和 0.25Ω 檢測電阻器實現了業界最低的熱耗散，從而免除了增設昂貴散熱器的需要，并造就了一款更加堅固的 PSE 解決方案。

    LTC4274 適用于種類繁多的 PSE 應用，包括下一代單端口交換器、相機和電子留言板。用戶將體會到 LTC4274 的極低功耗，相比于采用 PSE (它集成了較多易損且 RDS(ON) 通常較高的 MOSFET) 所進行的設計，這種極低的功耗水平使熱設計大為簡化。IEEE 802.3at 受電設備 (PD) 可以要求高達 25.5W 的功率，響應 LTC4274 的兩事件分級，并確認該 PD 確實是一個大功率設備。PD 的發現是用一個專有的雙模式、4 點檢測機制完成的，該機制確保最佳的防錯誤檢測性能。先進的電源管理還包括確定了優先順序的快速停機、14.5 位電壓和電流回讀、8 位可編程的電流限制和 7 位可編程的過載電流限制。一個 1MHz 的 I2C 接口允許主控制器以數字方式配置該 IC 或查詢端口讀數。

    LTC4274 有商業和工業溫度級版本，采用 RoHS 兼容的 5mm x 7mm QFN-38 封裝。以 1,000 片為單位批量購買，LTC4274 的價格為每片 4.95 美元，現已開始按生產量供貨。LTC4274 提供了一條從符合 IEEE 802.3af 標準的 LTC4263/-1 進行升級的途徑，并得到了凌力爾特在 PoE 電路設計領域所擁有的多年技術經驗的有力支持，旨在實現至 PoE+ 新標準的平穩過渡。

性能概要：LTC4274
與 IEEE 802.3at Type1 和 Type 2 兼容；
支持專有的非常高功率 (高達 100W)；
0.34Ω 總通道電阻
    在 600mA 時為 130mW
先進的電源管理
    8 位可編程的電流限制 (ILIM)
    7 位可編程的過載電流限制 (ICUT)
    快速停機
    14.5 位端口電流/電壓監視
    兩事件分級
具非常高可靠性的 4 點 PD 檢測：
    兩點施加電壓
    兩點施加電流
高電容老式設備檢測；
LTC4259A-1 和 LTC4266 軟件兼容；
支持兩對和 4 對輸出功率；
1MHz、I2C 兼容串行控制接口；
中跨延時定時器；
采用 38 引腳 5mm x 7mm QFN 封裝。
