凌力爾特8通道100mA升壓模式LED驅動器LT3760

    凌力爾特公司 (Linear Technology Corporation) 推出8通道LED 驅動器LT3760，該器件采用一個升壓型 DC/DC 控制器，每個通道能驅動高達 45V 的 100mA LED 串。其內部 60V、1MHz DC/DC 升壓型控制器設計成面向多達 80 個白光 LED 的恒定電流 LED 驅動器。LT3760 用一個 12V 輸入可以驅動 8 個通道，每通道多達 10 個串聯的 100mA 白光 LED，同時提供超過 92% 的效率。其多通道能力使該器件非常適用于中型和大型 TFT-LCD 背光照明應用。其 6V 至 40V 的輸入電壓范圍使該器件非常適用于汽車、航空電子設備、HDTV 和工業顯示器應用。

性能概要：LT3760
★   高達 45V 的 100mA LED、8 通道 LED 驅動器
★   寬輸入范圍：6V 至 40V
★   20mA 時 ±2.0% 的 LED 電流匹配 (典型值為 ±0.7%)
★   高達 3000:1 的 True Color PWM 調光范圍
★   單個電阻器設定 LED 電流 (20mA 至 100mA)
★   甚至在 PVIN > VOUT 時 LED 電流仍然是穩定的
★   輸出適應 LED VF，以實現最高效率
★   面向 LED 串開路的故障標記 + 保護
★   面向 LED 引腳至 VOUT 短路的保護
★   并聯通道以實現更大的 LED 電流
★   隨溫度變化的可編程 LED 電流降額
★   具可編程遲滯的準確欠壓閉鎖門限
★   可編程頻率 (100kHz 至 1MHz)
★   可同步至外部時鐘
★   耐熱增強型 28 引腳 TSSOP 封裝

    LT3760 提供 ±2.0% (典型值為 ±0.7%) 的 LED 電流匹配，以確保一致的顯示器亮度。通過使用 True Color PWMTM (真正彩色 PWM) 調光，可以獲得高達 3000:1 的調光比。可編程的 100kHz 至 1MHz 固定頻率工作和電流模式架構在寬電源和輸出電壓范圍內提供穩定工作，同時最大限度地減小外部組件尺寸。另外，開關頻率可同步至外部時鐘。其耐熱增強型 TSSOP-28 封裝為大多數 LED 背光照明應用提供一個占板面積非常緊湊的解決方案。

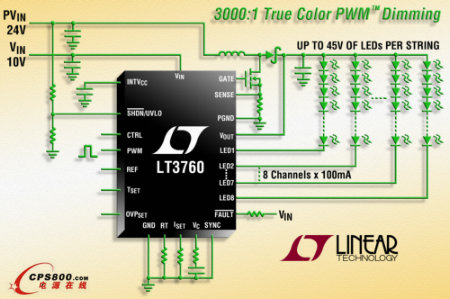

    LT3760 用一個外部 N 溝道 MOSFET 開關提供一個升壓模式恒定電流源。不過，甚至在 VIN 超過 VOUT 時，LT3760 仍會繼續準確地調節 LED 電流。內部升壓控制器用一個自適應反饋環路驅動多達 8 個通道，而每通道具有 10 個 100mA 的 LED，以調節輸出電壓至略高于所需的 LED 電壓，從而確保最高效率。如果任何一個 LED 串遇到了開路故障，那么 LT3760 會繼續調節已有 LED 串，并向 FAULT 報警引腳發送信號。如果需要更大電流的 LED，那么可以合并多個 LED 串，從而使 LT3760 驅動多達 4 個通道，而每通道具有 10 個 200mA 的 LED， 或驅動多達兩個通道，而每通道具有 10 個 400mA 的 LED。其它特點包括基于結溫和 LED 溫度的可編程 LED 電流降額以及所有 LED 串都斷接時的可編程輸出電壓限制。

    LT3760EFE 采用耐熱增強型 28 引線 TSSOP 封裝，以 1,000 片為單位批量購買，每片價格為 4.25 美元。工業級版本 LT3760IFE 經過測試，保證在 -40°C 至 125°C 的工作結溫范圍內工作，千片批購價為每片 5.00 美元。所有版本都有現貨供應。■
