凌力爾特公司推出軌至軌輸入和輸出的ADC驅動器LT6350

    凌力爾特公司 (Linear Technology Corporation) 推出 33MHz、低噪聲、軌至軌輸入和輸出的 ADC 驅動器 LT6350，該器件在僅 350ns 內就可穩定至 16 位。它適合驅動最新和最高性能的 SAR ADC (例如：LTC2393-16)。LT6350 含有兩個運算放大器和匹配的電阻器，以從一個單端高阻抗輸入產生一個差分輸出。結果，無需外部反饋電阻器就可實現數值為 2 的差分增益，通過使用反饋電阻器，還可獲得更高的增益。兩個內部運放均可實現一個低的 1.9nV/ÖHz 輸入?yún)⒖荚肼暶芏龋瑥亩�產生僅為 8.2nV/ÖHz 的總輸出參考噪聲。LT6350 使高性能 ADC 能夠在 1MHz 帶寬上實現好于 110dB 的 SNR。

    輸入運放經過微調，以在輸入范圍內實現恒定的低差分輸入?yún)⒖茧妷菏д{(diào)，從而防止 VOS 步進產生降額失真。在 100kHz 時，LT6350 在典型情況下可實現 -102/-97dBc 的 HD2/HD3。

    LT6350 提供軌至軌輸入和輸出范圍。用單一 5V 電源，輸出可以從 0.055V 擺動至 4.945V，而且通過使用一個負電源，每個輸出都可從 0V 擺動至 4.945V。LT6350 在 2.7V 至 12V 的總電源電壓范圍工作。LT6350 消耗 4.8mA 電源電流，且具有停機模式，允許系統在不工作時降低功耗。

    完全規格在商用 (0°C 至 70°C)、工業 (-40°C 至 85°C) 和擴展 (-40°C 至 125°C) 溫度范圍的 LT6350 版本采用 8 引線 MSOP 和 3mm x 3mm DFN 封裝。以 1,000 片為單位批量購買，每片價格為 2.59 美元。

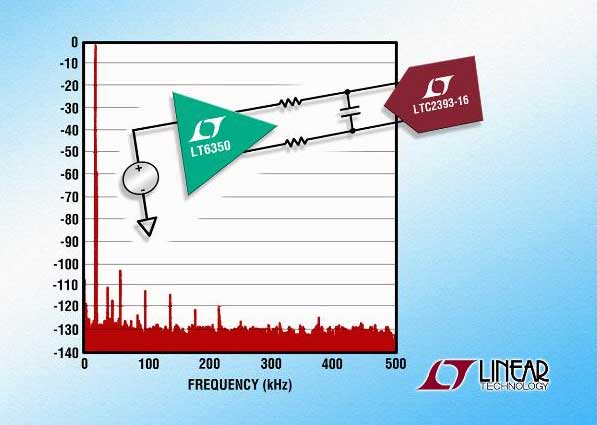

    照片說明： ADC 驅動器：軌至軌單端輸入至軌至軌差分輸出

    性能概要：LT6350
    · 軌至軌輸入和輸出
    · 快速穩定時間：240ns，0.01%，8VP-P 輸出步進
    · 1.9nV/√Hz 輸入?yún)⒖歼\放噪聲
    · 高阻抗輸入
    · 無需外部增益電阻器
    · 采用 2.7V 至 12V 電源工作，4.8mA 電源電流
    · 低功率停機
    · 低失真 (HD2/HD3)： 100kHz 時 -102dBc/-97dBc，VOUTDIFF = 4VP-P
    · 高 DC 線性度：< ±1LSB，16 位，8VP-P
    采用 3mm x 3mm 8 引腳 DFN 和 8 引線 MSOP 封裝■
