凌力爾特推出兩節超級電容器充電器系列產品LTC4425

    日前，凌力爾特公司 (Linear Technology Corporation) 推出兩節超級電容器充電器系列的最新產品 LTC4425，該產品系列在便攜式和數據存儲應用中滿足大峰值功率、數據備份和拯救“瀕臨電源崩潰”的需求。該器件采用具熱量限制的線性恒定電流 - 恒定電壓 (CC-CV) 架構，從鋰離子/聚合物電池、USB 端口或其它 2.7V 至 5.5V 的電流受限電源，將兩節串聯的超級電容器充電至可編程的輸出電壓。

    LTC4425 具有兩種運行模式：充電電流曲線 (典型) 模式和 LDO 模式。在充電電流曲線模式時，該器件將超級電容組的頂端充電至輸入電壓 VIN，所用的充電電流與輸入至輸出電壓之差的變化相反，以防止產生過大的熱量。LDO 模式將超級電容器組充電至外部設定的輸出電壓，所用充電電流是固定的，而且也是外部可編程的。充電電流可用電阻器編程至高達 2A (峰值為 3A)，而且每個電容器都通過內部并聯 (可選 2.45V/2.7V) 而受到保護，以防過壓。LTC4425 內置的電流受限理想二極管具有極低的 50mΩ 導通電阻，以防止 VIN 向后驅動，從而使該器件非常適用于多種大峰值功率電池和 USB 供電的設備、工業 PDA、便攜式儀表和監視設備、功率計、超級電容器備份電路以及 PC 卡/USB 調制解調器。

    LTC4425 的自動能量平衡功能保持兩節超級電容器有相等的電壓，從而無需用于平衡的電阻器，同時保護每節超級電容器免受過壓損壞，并最大限度地減少電容器的漏電流。當輸出電壓處于穩定狀態時，該 IC 以非常低的 20uA 靜態電流運行，而在停機時僅從 VIN 或 VOUT (視哪一個電壓較高) 吸取 2uA 電流。基本充電電路僅需要 6 個外部組件，而且是高度緊湊，采用占板面積為 9mm2 的纖巧封裝以及有引線的封裝。其它關鍵特點包括一個 VIN 電源故障指示器以及通過 PROG 引腳連續監視 VIN 至 VOUT 的電流。其它保護功能包括電流和熱量限制，該限制可在溫度過高的情況下降低充電電流。

    LTC4425 采用兩種緊湊的耐熱增強型封裝：12 引線扁平 (0.75mm) 3mm x 3mm DFN 封裝和 12 引線 MSOP 封裝。在 -40°C 至 85°C 的工作結溫范圍內工作有保證。LTC4425 有現貨供應，千片批購價為每片 2.25 美元。

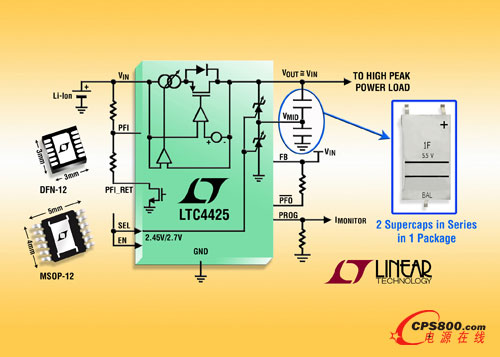

    照片說明： 具自動能量平衡功能的 2A 兩節線性超級電容器充電器

    性能概要：LTC4425

    · 對兩節串聯超級電容器進行線性恒定電流-恒定電壓充電

    · 從 VIN 到 VOUT 有50mΩ 理想二極管

    · 智能充電電流曲線限制浪涌電流

    · 自動能量平衡在充電時防止電容器過壓

    · 可編程輸出電壓 (LDO 模式)

    · 可編程 VIN 至 VOUT 電流限制

    · 通過 PROG 引腳連續監視 VOUT 電流

    · 低靜態電流：20uA

    · VIN 電源故障指示器

    · 可編程充電電流 (高達 2A 的連續電流)，3A 峰值電流限制

    · 每節電容器可選 2.45V 或 2.7V 最大電壓 (超級電容器最大 Top-Off 電壓為 4.9V/5.4V)

    · 纖巧應用電路，所有組件高度都 <1mm

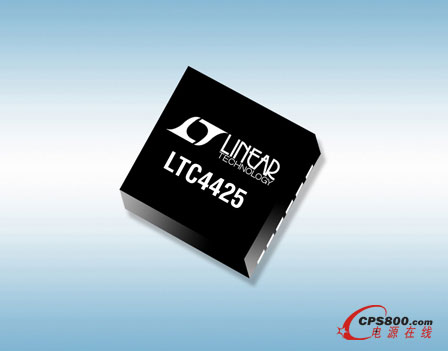

    · 緊湊、扁平 (0.75mm) 3mm x 3mm 12 引線 DFN 封裝和 MSOP-12 封裝■
