5A DC/DC 轉換器產生正或負的穩定電壓

    凌力爾特公司 (Linear Technology Corporation) 推出面向升壓、反激式、SEPIC 和負輸出電源應用的高度通用 DC/DC 轉換器 LT3957。該器件在 3V 至 40V 的輸入電壓范圍內工作、具內置 5A/40V 電源開關并實現高達 96% 的效率，從而非常適用于工業、汽車、醫療和電信應用。

    LT3957 用兩個內部電壓反饋誤差放大器和基準電壓，可以產生正或負的穩定輸出電壓。一套用于正輸出電壓，另一套用于負輸出電壓，兩者都來自單個反饋引腳。利用從 100kHz 到 1MHz 的可編程固定或可同步工作頻率，設計師可以在很寬的范圍內選擇電感器和電容器，以優化尺寸、性能和成本。其電流模式控制可在寬電源和輸出電壓范圍內實現穩定工作。該器件支持僅使用陶瓷電容器的設計，從而實現了更小的解決方案尺寸。其它特點包括：可編程軟啟動、可調輸入欠壓閉鎖以及輸出過壓和過流保護。

    LT3957 在 -40°C 至 125°C 的溫度范圍內工作，采用具附加引腳間隔以支持高壓工作的5mm x 6mmQFN-36 封裝。千片批購價為每片 2.95 美元。

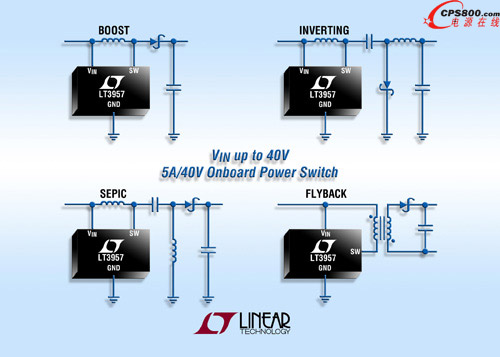

    照片說明： 升壓、反激式、SEPIC 和負輸出 DC/DC 轉換器

    性能概要：LT3957

    · 面向升壓、反激式、SEPIC 和負輸出應用

    · 寬輸入工作電壓：3V 至 50V

    · 內置 5A/40V 電源開關

    · 用單個反饋引腳進行正或負的輸出電壓設置

    · 可選固定 100kHz 至 1MHz 工作頻率

    · 可同步至外部時鐘

    · 可編程軟啟動

    · 真正電流模式控制

    · 附加引腳至引腳 IC 間隔

    · 輸出過壓和過流保護

    · 具遲滯的可編程輸入欠壓閉鎖■
