可用于輸出功率高達1.5MW逆變器的IGBT驅動器SKYPER42

    新的SKYPER 42是一款非常強勁的、用于控制400-2000A IGBT模塊的驅動器。此款驅動器的平均無故障時間超過200萬小時，使用壽命是標準IGBT驅動器的三倍。優化的布局具有獨特的電磁屏蔽，集成的短脈沖抑制保證了對來自外部干擾的防護。SKYPER 42驅動器可以對電荷量高達50μC的門極充電，可以用于功率高達1.5MW的逆變器系統。

    驅動器的控制器端可靠而且穩定。SKYPER 42驅動器在無干擾的15V電壓下開關，使用短脈沖抑制技術來抑制脈沖干擾。信號和電源的傳輸通過特制的變壓器進行，這些變壓器的耦合電容非常小，比常規IGBT驅動器耐壓能力高25%。IGBT的控制電壓在副邊穩定，從而使得穩定且可靠的IGBT模塊控制成為可能。優化的質量概念和屏蔽的PCB板使得抗干擾能力比EN標準中所規定的各等級高出100%。

    得益于貫穿整個開發過程的廣泛資格認定措施和實際應用般的條件，按照SN29500標準，SKYPER 42驅動器的平均無故障時間超過200萬小時，是標準IGBT驅動器的三倍。

    SKYPER 42是一款用于600V、1200V和1700V IGBT模塊的雙通道IGBT驅動器。最大輸出電流為150mA，最大開關頻率為100 kHz，適用于電流高達2000A的IGBT模塊。

    集成電源和信號變壓器的使用意味著客戶不再需要自己配備昂貴的分立隔離解決方案或相應的保護措施，這些都在驅動器的集成電路中了。集成電源單元從15V的輸入電壓生成+15V/ -8V的柵極電壓，這意味著客戶無需額外的電源單元。

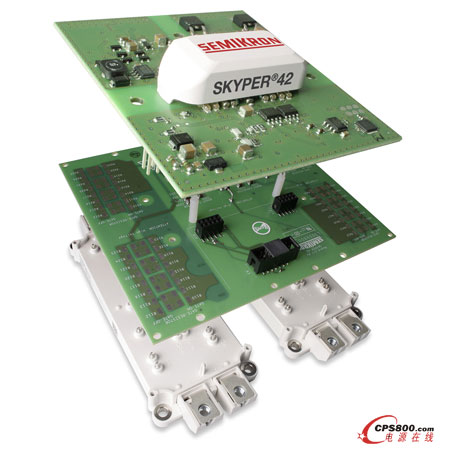

    得益于使用SKYPER 42適配板，輕松集成進您的系統是可能的。IGBT的觸發是對稱的，在模塊并聯的情況下，由每個芯片的單獨信號實現。這減少了電壓和電流的峰值，使得能夠進行高效的模塊控制，充分利用新的、快速開關的IGBT芯片的潛力。因此其他的減少過壓措施是多余的，如有源鉗位。

    SKYPER 42驅動器是在SKYPER 32和52 多年市場經驗的基礎上開發的。各個工業領域的關鍵要求——低熱量積聚、強抗外界干擾能力、緊湊的尺寸和易于集成，在新驅動器開發過程中都被考慮了。所帶來的結果是SKYPER 42，一款可靠的雙通道IGBT驅動器，能經受住任何的工業級壽命循環考驗。

    關于賽米控：

    賽米控是一家國際領先的功率半導體制造商。成立于1951年，總部位于德國的賽米控公司是一家在全球有3200名員工的家族式企業。賽米控遍布全球的35家子公司及分別設在中國、韓國、印度、南非、巴西、美國、意大利、法國、斯洛伐克和德國的生產基地，能夠?yàn)榭蛻籼峁┛焖俑咝У默F(xiàn)場服務。

    產品:

    賽米控的產品涵蓋了芯片、分離二極管/晶閘管、功率模塊、客戶自定的解決方案以及集成電力電子系統，可應用于1kW 至 MW的範圍。賽米控是二極管/晶閘管半導體市場的領導者，并且占有全球37％的市場份額。(資料來源: IMS-Research „The worldwide market for power semiconductor discretes and modules“ 2008).

    應用:

    在全球風力發電總裝機容量中，近50%是由為賽米控技術驅動的。根據BTM Consult ApS調查所示，直至2009年為止，全球風力發電總裝機容量為122GW，其中采用了賽米控半導體的有57GW。“SEMIKRON inside”已經是電氣傳動、電源、可再生能源、電動汽車和有軌電車等行業的一個商標品牌。賽米控與麥格納電子成立了一家50/50的合資公司，之后又接管了Compact Dynamics公司的大部分業務, 讓賽米控在電動和混合動力汽車市場變得更加強大。作為電力元器件行業的革新者，賽米控很多先進的技術已經成為大家所公認的工業標準。■
