8通道電壓、電流和溫度監視器LTC2991

    日前，凌力爾特公司推出面向3V和5V系統的8通道I2C溫度、電壓和電流監視器LTC2991。LTC2991 是一款高度集成的監視解決方案，內置一個14位ADC、10ppm/°C 電壓基準和I2C數字接口，可提供低于毫伏電壓的分辨率和 1% 電流測量，并在進行溫度測量時提供了±0.7°C的遠端準確度和±1°C的內部準確度。

    8個單端電壓輸入可配置為測量?jī)?nèi)部溫度、遠端溫度、遠端電壓和內部 VCC 的任何組合，以進行單次或重復測量。LTC2991 為同時監視溫度、電壓和電流的組合提供了高度可配置而又簡單的解決方案，而且任何參數的準確度都不打折扣。

    LTC2991 可滿足種類繁多的應用的需求，包括電源電壓監視和遠端二極管溫度測量，尤其是在工業或計算系統中，因?yàn)檫@類系統的熱量管理對最大限度地提高性能是至關重要的。當對二極管或晶體管的電壓進行差分測量以計算溫度時，LTC2991 允許消除由傳感器串聯電阻引起的誤差，并將溫度噪聲限制到 0.07°RMS(攝氏或開氏溫度)。LTC2991 的0.06 °C分辨率是采用一個平均 14 位 ΔƩADC 的結果。由于具有內部10ppm/°C電壓基準，因而最大限度地縮減了所需的支持組件數目以及占板面積。另外，該器件還提供了一個PWM輸出，用于控制風扇和加熱器或設置報警應用。I2C 串行接口實現了器件控制、狀態和數據寄存器的簡易配置和回讀，并可在 I2C 快速模式中支持高達 400kbit/s 的采樣速率。

    LTC2991 已開始供貨，該器件采用小型 16 引線 MSOP 封裝，是 RoHS 兼容的，并規定在商用和工業溫度范圍內工作。

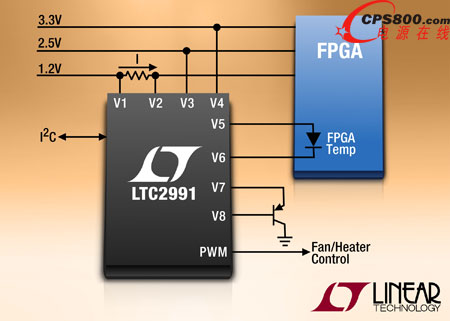

    照片說明：I2C 溫度、電流和電壓監視器

    性能概要：LTC2991

    · 測量電壓、電流、溫度

    · 測量 4 個遠端二極管溫度

    · 0.7°C 的外部溫度準確度，0.06°C 的分辨率

    · 1°C 內部溫度傳感器

    · 14 位 ADC 測量電壓 / 電流

    · PWM 溫度輸出

    · 3V 至 5.5V 電源工作電壓

    · 8 個可選地址

    · 內部 10ppm/°C 電壓基準

    · 16 引線 MSOP 封裝<
