日前，凌力爾特公司推出雙通道 (LTC2158-14) 和單通道 (LTC2153-14) 高 IF 采樣 14 位、310Msps 模數轉換器 (ADC)，這兩款器件專為多種帶寬數字預失真 (DPD) 線性化應用而設計。數字預失真是一種閉環反饋系統，在基站發送器輸出端對失真帶寬采樣，并調節輸入信號，以消除功率放大器的互調失真分量。這使發送器能以 1dB 壓縮點的最高頻率工作，在這種情況下，功率放大器 (PA) 的響應是非線性的。
由于可用 ADC 的性能事先受到限制，所以取決于采用 IF 采樣還是 I/Q 采樣 DPD 架構，發送帶寬限制到 20MHz 至 40MHz。為了對一個 20MHz 的發送帶寬進行線性化處理，用于執行線性化算法的反饋環路必須獲取至 100MHz (發送帶寬的 5 倍) 的 5 階互調分量，因而需要一個最小采樣速率為 200Msps (用于 IF 采樣) 或 100Msps (用于 I/Q 采樣) 的 12 位 ADC。由于移動用戶的數據需求日益增加，因此新一代基站要設計為實現高得多并可達 60MHz 的發送帶寬。為了實現 60MHz 發送帶寬的線性化，要求一個 ADC 具 14 位最低分辨率以及最低采樣率為 300Msps 的 I/Q 采樣架構。此外，閉環 DPD 算法要求反饋通路具有較短的延遲，以在功率放大器中實現更高的效率。

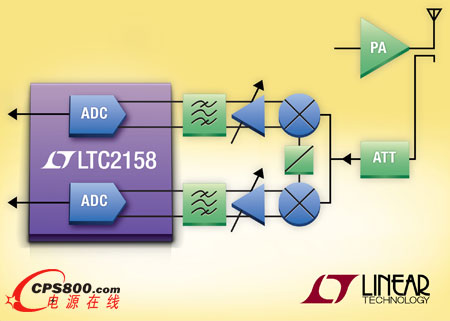

LTC2158-14 是市場上第一款利用 I/Q 采樣實現高達 60MHz 發送帶寬線性化的雙通道、310Msps ADC，可提供僅為 5 個時鐘周期的短流水線延遲，以實現快速適應。單通道版本 LTC2153-14 非常適用于發送帶寬高達 30MHz 的 IF 采樣架構。
雙通道 LTC2158-14 用 1.8V 單電源工作，具易于驅動的 1.32Vp-p 輸入范圍，在 310Msps 時每通道消耗 362mW，并在基帶提供 68.8dB 的信噪比 (SNR) 性能和 88dB 的 SFDR。LTC2158 和 LTC2153 是引腳兼容的 170Msps 至 310Msps 雙通道和單通道 ADC 系列的兩款器件，該系列提供 14 位和 12 位分辨率。1.25GHz 的模擬全功率帶寬和 0.15psRMS 的超低抖動能以卓越的噪聲性能實現 IF 頻率的欠采樣。這些 ADC 提供雙數據速率 (DDR) LVDS 數字輸出以及可編程的 LVDS 輸出電流和可選的 100Ω 端接電阻。<
