40VIN/OUT、2A 同步降壓-升壓型 DC/DC 轉換器

    日前，凌力爾特公司推出同步降壓-升壓型轉換器 LTC3115-1 ，該器件可使用從單節鋰離子電池、24V/28V工業電源軌到 40V 汽車輸入的多種電源，提供高達 2A 的連續輸出電流。LTC3115-1 具 2.7V 至 40V 的輸入和輸出范圍，在輸入高于、低于或等于輸出時，可提供穩定的輸出。

    LTC3115-1 采用的低噪聲降壓-升壓型拓?fù)湓诮祲汉蜕龎耗Ｊ街�間提供連續和無抖動轉換，從而非常適用于 RF 以及其他噪聲敏感型應用，這類應用在使用可變輸入電源時，必須保持低噪聲恒定輸出電壓。在許多應用中，相比于專門的降壓型解決方案，這款器件可顯著延長電池的運行時間。

    LTC3115-1 的開關頻率范圍為 100kHz 至 2MHz，是用戶可編程的，并可同步至一個外部時鐘。專有的第三代降壓-升壓型 PWM 電路確保低噪聲和高效率，同時最大限度地減小了外部組件的尺寸。纖巧的外部組件與 4mm x 5mm DFN 或 TSSOP-20E 封裝相結合，可組成占板面積緊湊的解決方案。

    LTC3115-1 采用 4 個內部低 RDS(ON) N 溝道 MOSFET，以提供高達 95% 的效率。用戶可選的突發模式 (Burst Mode®) 工作使靜態電流降至僅為 50uA，從而提高了輕負載效率，并延長了電池運行時間。就噪聲敏感型應用而言，可禁止突發模式工作。其他特點包括內部軟啟動、可編程欠壓保護、短路保護以及輸出斷接。

    LTC3115EDHD-1 采用 16 引線 4mm x 5mm DFN 封裝，LTC3115EFE-1 采用耐熱增強型 20 引線 TSSOP 封裝。千片批購價分別為每片 5.35 美元和 5.55 美元。工業級版本 LTC3115IDHD-1 和 LTC3115IFE-1 在 -40°C 至 125°C 的工作節溫范圍工作有保證，千片批購價分別為 5.89 美元和 6.11 美元。所有版本都有現貨供應。

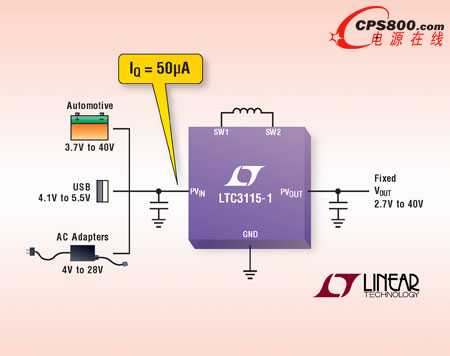

    照片說明：40VIN/OUT、2A 連續降壓-升壓型 DC/DC 轉換器

    性能概要：LTC3115-1

    · 40V、2A、同步降壓-升壓型穩壓器

    · 寬 VIN 范圍：2.7V 至 40V

    · 寬 VOUT 范圍：2.7V 至 40V

    · VIN ≥ 3.6V、VOUT = 5V 時，輸出電流為 1A

    · VIN ≥ 6V、以降壓模式工作時，輸出電流為 2A

    · 可編程頻率范圍：100kHz 至 2MHz

    · 支持與外部時鐘的同步

    · 高達 95% 的效率

    · 50µA 突發模式靜態電流

    · 超低噪聲降壓-升壓型 PWM

    · 內部軟啟動

    · 停機時電源電流為 3µA

    · 可編程輸入欠壓閉鎖

    · 小型 4mm x 5mm x 0.75mm DFN 封裝

    · 耐熱增強型 20 引線 TSSOP 封裝<
