日前，凌力爾特公司推出高頻、接通時間受控的同步降壓型 DC/DC 轉換器 LTC3613，該器件具差分輸出電壓采樣和時鐘同步。受控的接通時間和谷值電流模式架構在瞬態事件時可通過提高工作頻率以實現非常快速的瞬態響應，從而允許 LTC3613 僅在幾個時鐘周期內就可從大的負載步進中恢復。其 4.5V 至 24V 的輸入范圍支持多種應用，其中包括大多數中間總線電壓。集成的 N 溝道 MOSFET 可在 0.6V 至 5.5V 的輸出電壓范圍內提供高達 15A 的連續負載電流，從而使該器件非常適用于負載點應用。

    LTC3613 的差分放大器提供正和負端的真正遠端輸出電壓采樣，從而實現了高準確度調節，并不受走線、通孔和互連線中 IR 損耗 (高達 ±500mV) 的影響。很短的 65ns 最短接通時間在高頻工作時允許使用高降壓比電源。工作頻率在 200kHz 至 1MHz 范圍內是可選的，并可同步至一個外部時鐘。輸出電流通過檢測輸出電感器的 DCR 兩端壓降來監視，旨在實現最高效率，或通過使用一個采樣電阻器來監視。其他特點包括內置偏置電壓 LDO、軟啟動或跟蹤、過壓保護、限流折返和外部 VCC 控制。

    LTC3613 提供卓越的總體差分輸出調節準確度，并規定補償所有誤差源，包括電壓、負載和差分采樣。LTC3613 的總體差分輸出電壓準確度在 25°C 為 ±0.25%，在 0ºC 至 85ºC 時為 ±0.67%，在 -40°C 至 125°C 的整個工作節溫范圍內為 ±1%。LTC3613EWKH 采用耐熱增強型 7mm x 9mm QFN-56 封裝。千片批購價為每片 9.75 美元。工業溫度級版本 LTC3613IWKH 也已供貨，千片批購價為每片 11.21 美元。兩種版本都有現貨供應。

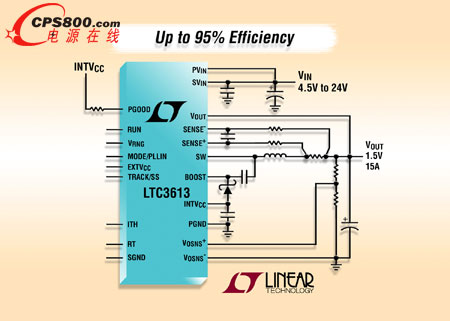

    照片說明：具差分輸出采樣的 24VIN、15A 單片同步降壓型轉換器

    性能概要：LTC3613

    · 寬 VIN 范圍：4.5V 至 24V；VOUT 范圍：0.6V 至 5.5V (電流高達 15A)

    · 0.67% 輸出電壓準確度

    · 接通時間受控的谷值電流模式架構

    · 卓越的均流能力

    · 頻率在 200kHz 至 1MHz 范圍內是可編程的，并可同步至外部時鐘

    · 具準確限流的 RSENSE 或電感器 DCR 電流檢測

    · 快速瞬態響應

    · 差分輸出電壓采樣允許 500mV 共模遠端地

    · tON(MIN) = 65ns；tOFF(MIN) = 105ns

    · 過壓保護和限流折返

    · 電源良好輸出電壓監視器

    · 電壓跟蹤啟動

    · 外部 VCC 輸入以旁路內部 LDO

    · 微功率停機：IQ = 15μA

    · 7mm x 9mm 56 引腳 QFN 封裝<
