具強大GUI的4通道數字電源管理器可加快開發進程

    日前，凌力爾特公司 (Linear Technology Corporation) 推出具 EEPROM 的電源管理器 LTC2974，該器件以 4 個或更多電源軌實現完整的數字電源系統管理。LTC2974 運用一個 I2C 接口和 PMBus 命令集來監視并控制正或負電源，可在電源系統設計、開發、生產和故障分析時，提供快速故障查找和調試功能。任何具“運行”引腳的電源都可利用跟蹤或基于時間的事件進行排序和控制。

    LTC2974 的 4 個通道同時地監視電壓和電流以及外部溫度，因此用戶可以補償移位 MOSFET 的 RDS(ON) 或電感器 DCR。每個電源都可以隨溫度變化進行裕度調節和微調，利用一個數字伺服環路測量軌電壓并連續地調節，以保持準確度不變。LTC2974 的所有電源功能都以不打任何折扣的準確度執行，總體未調節誤差好于 ±0.25%。用戶可以利用功能強大的 LTpowerPlayTM GUI 直觀地配置和詢問 LTC2974 的寄存器、用戶設定值和故障記錄。對于那些需要 4 個以上電源的應用，LTC2974 可采用一根單線式同步總線實現級聯，從而允許在共用故障總線的多個器件之間建立故障的相關性。

    LTC2974 適用于多種應用，包括不間斷供電電源 (UPS)、汽車、醫療、視頻和網絡應用。LTC2974 集成了主要的單元式部件，例如差分測量和調節、高分辨率數據轉換器、高保存量 EEPROM 和一個高精度基準，以對純模擬電源系統實現數字管理。可編程看門狗定時器對外部微控制器、FPGA、ASIC 提供監察。所有 4 個通道都是全功能和具專門的監視、監察、排序、裕度調節、微調、以及故障保護功能。黑匣子故障記錄提供了一種方法以診斷在故障發生時存儲于 EEPROM 的關鍵參數。在現場，LTC2974 自主運行，以提供連續監察并采取預先設定的行動來應對故障。LTC2974 還利用內部芯片溫度傳感器實施保護。這種非常高的混合信號集成度確保 LTC2974 能輕而易舉地可靠管理甚至最復雜的電源系統。

    LTC2974 與其 8 通道同類器件 LTC2978 一起成為了凌力爾特不斷壯大之?dāng)?shù)字電源管理器產品線的成員，并充實了凌力爾特的完整獨立型 DC/DC 穩壓器產品庫，例如：采用 15mm x 15mm µModµle® 封裝的 15A LTM4627 或雙通道 8A LTM4628。

    LTC2974 采用 64 引線 9mm x 9mm QFN 封裝，該封裝符合 RoHS 要求，規格在商用和工業溫度范圍。采用 DC1856 演示系統和 DC1613 USB 至 PMBus 控制器可顯示 LTC2974 是如何管理 4 個分立電源。LTC2974 的千片批購價為每片 8.85 美元。

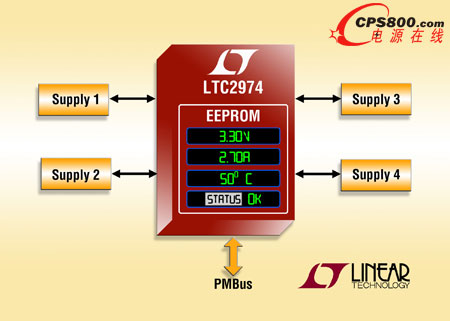

    照片說明：4 通道數字電源管理器監視電壓、電流和溫度

    性能概要：LTC2974

    · I2C / SMBus 串行接口

    · PMBus 兼容的命令集

    · 具 CRC 功能的配置 EEPROM

    · 黑匣子故障記錄至內部 EEPROM

    · 具有 < ±0.25% 總未調整誤差的差分輸入、16 位 ΔΣ ADC

    · 4 個電壓伺服電路采用具軟連接功能的 10 位 DAC 精確地調節電源電壓

    · 監視 4 個輸出電壓、4 個輸出電流和一個輸入電壓

    · 監視 4 個外部溫度傳感器和內部芯片溫度

    · 4 通道排序器 (基于時間或跟蹤)

    · 可編程看門狗定時器

    · 4 個 UV / OV VOUT 和一個 VIN 監察器

    · 4 個過流 / 欠流監察器

    · 支持多通道故障管理

    · LTC2974 可在 3.3V 或 4.5V 至 15V 范圍內供電

    · 采用 64 引腳 9mm x 9mm QFN 封裝<
