凌力爾特推出60V同步降壓-升壓型LED驅動器

    凌力爾特公司推出同步降壓-升壓型 DC/DC LED 驅動器和電壓控制器 LT3791，該器件可提供超過 100W 的 LED 功率。其 4.7V 至 60V 的輸入電壓范圍使該器件非常適用于種類繁多的應用，包括汽車、工業和建筑照明。類似地，其輸出電壓可設定在 0V 至 60V，從而使 LT3791 能驅動多種配置的單串 LED。其內部的 4 開關降壓-升壓型控制器以高于、低于或等于輸出電壓的輸入電壓工作，非常適用于汽車等應用，而在這類應用中，輸入電壓在停止 / 啟動、冷車發動和負載突降的情況下，可能變化很大。降壓、直通和升壓工作模式之間的轉換是無縫進行的，因此即使電源電壓變化范圍很大，該器件也能提供良好的穩壓輸出。LT3791 的獨特設計采用了 3 個控制環路，以監視輸入電流、LED 電流和輸出電壓，進而提供最佳性能和可靠性。

    LT3791 采用 4 個外部開關 MOSFET，連續提供從 5W 直到超過 100W 的 LED 功率，效率可高達 98.5%。LED 的電流準確度為 ±6%，可確保恒定照明，同時 ±2% 的輸出電壓準確度使該轉換器能作為恒定電壓源工作。LT3791 按照應用要求，可采用模擬或 PWM 調光。此外，其開關頻率可以在 200 kHz 至 700 kHz 范圍內設定，或同步至一個外部時鐘。其他特點包括輸出斷接、輸入和輸出電流監視器、LED 開路和短路保護、以及集成的故障保護。

    LT3791EFE 采用 38 引線耐熱增強型 TSSOP 封裝，千片批購價為每片 4.75 美元。擴展溫度版本 (I 級) LT3791IFE 的千片批購價為每片 5.25 美元。高溫版本 (H 級) LT3791HFE 的千片批購價為每片5.50 美元。還有一個高可靠性的 MP 級版本 LT3791MPFE，千片批購價為每片 14.75 美元。所有版本都有現貨供應。

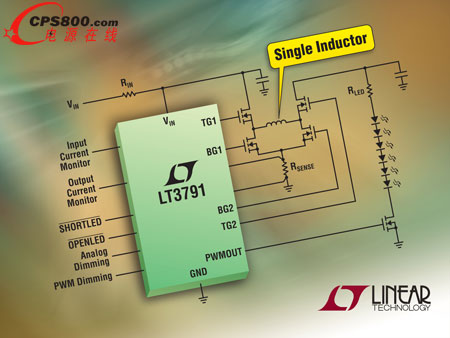

    照片說明：具 60V 輸入 / 輸出能力的同步降壓-升壓型 LED 驅動器可提供超過 100W 的 LED 功率

    性能概要：LT3791

    · 4 開關單電感器架構允許 VIN 高于、低于或等于 VOUT

    · 寬 VIN 范圍：4.7V 至 60V

    · 寬 VOUT 范圍：0V 至 60V (55V LED)

    · ±2% 的輸出電壓準確度

    · 同步切換：高于 98.5% 的效率

    · ±6% 的 LED 電流準確度：0V ≤ VOUT < 60V

    · 停機時 VOUT 與 VIN 斷接

    · 具監視輸出的準確軌至軌 LED 電流檢測

    · 具監視輸出的輸入電流檢測

    · PWM 和模擬調光

    · 具可編程遲滯和 UVLO 的停機

    · 每 IC 能提供 100W 或更大的功率

    · 具裸露焊盤的 38 引線 TSSOP 封裝<
