針對多節電池應用的36V 納安電流電壓監視器

    凌力爾特公司 (Linear Technology Corporation) 推出 2.5V 至 36V、兩個輸入的電壓監視器 LTC2960，該器件僅吸取 850nA 靜態電流，從而可在電池供電的應用中延長電池壽命。LTC2960 提供兩個可調的監視輸入，這兩個輸入可配置為提供欠壓 (UV) 或過壓 (OV) 監視、低電池電量指示、欠壓閉鎖 (UVLO)、電源排序信號或面向微處理器、DC/DC 開關或基于 LDO 的系統提供高壓窗口比較器。LTC2960 采用纖巧的 2mm x 2mm DFN 或 ThinSOTTM 封裝，憑借較寬的工作電壓范圍和低電流消耗，滿足了多種電池供電的便攜式應用之需求。

    獨特的功能使 LTC2960 與眾不同，非常適用于低功率電壓監視器應用，而且是多節鋰離子幣形、AA、AAA 電池以及其他緊湊型電池供電或“綠色”應用的理想選擇。準確度為 ±1.5% 的復位、欠壓和過壓監視門限都非常容易用外部電阻器配置。當用作監察器時，還提供一個手動復位輸入，以使用可選的按鈕開關來強制系統復位。LTC2960-1 和 LTC2960-3 提供兩個獨立的欠壓監視器，而 LTC2960-2 和 LTC2960-4 提供一個欠壓和一個過壓監視器。訂購選項包括可選的 15ms 或 200ms 復位超時長度、輸出邏輯電源引腳、或選擇有源上拉或 36V 開漏輸出，以最大限度地提高應用的靈活性。

    商用、工業和汽車溫度版本的 LTC2960 都已供貨，工作溫度范圍分別為 0°C 至 70°C、-40°C 至 85°C 和 -40°C 至 125°C。所有器件都可以訂購 8 引腳 2mm x 2mm DFN 或 8 引線 ThinSOT 封裝，兩種封裝均符合 RoHS 要求。

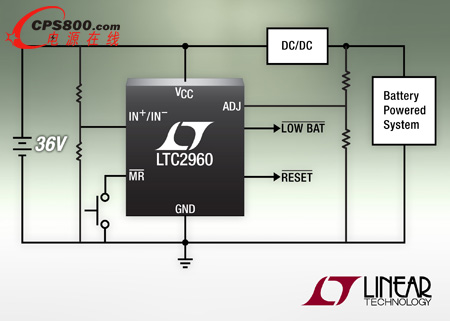

    照片說明：具寬工作電壓范圍的緊湊型雙電源監視器

    性能概要：LTC2960

    · 850nA 靜態電流

    · 工作電壓范圍：2.5V < Vcc < 36V

    · 整個溫度范圍的準確度為 1.5% (最大值)

    · 可調復位門限

    · 可調 IN+ / IN- 門限

    · 寬溫度范圍 (-40°C 至 125°C)

    · 手動復位輸入

    · 緊湊的 8 引線 2mm x 2mm DFN 和 TSOT-23 封裝<
