凌力爾特推出 60VIN 降壓型開關穩壓器 LT3988

    凌力爾特公司推出 60VIN 降壓型開關穩壓器 LT3988，該器件可提供兩路 1A 輸出。LT3988 在 4V 至 60V 的 VIN 范圍內工作，具過壓閉鎖保護，以免被高達 80V 的瞬態電壓損壞，從而非常適合在汽車應用中常見的負載突降和冷車發動情況。LT3988 可用兩個單獨的輸入軌或用單一輸入驅動，從而最大限度地提高了設計的靈活性。其內部 1.3A 開關提供高達 1A 的連續輸出電流。開關頻率是用戶可編程的，范圍為 250kHz 至 2.5MHz，因此設計師能最大限度地提高效率，同時避開關鍵噪聲敏感頻段。其耐熱增強型 MSOP-16E 封裝和高開關頻率 (允許使用很小的外部電感器和電容器) 相結合，可構成占板面積緊湊且熱效率很高的解決方案。

    LT3988 運用兩個高效率 1.3A 開關，并在單個芯片中集成了必要的升壓二極管、振蕩器、控制和邏輯電路。其箝位二極管電流檢測 (DA) 引腳甚至在高開關頻率時也能于輸入電壓瞬變期間保護電路，同時增加了抗短路的保護能力。反相開關最大限度地降低了輸入和輸出紋波。在 LT3988 中采用的特殊設計方法能在寬輸入電壓范圍內實現高效率，而且該器件的電流模式拓?fù)鋵?shí)現了快速瞬態響應和卓越的環路穩定性。其他特點包括外部同步 (從 250kHz 至 2.5MHz)、內部環路補償、熱停機和跟蹤功能。

    LT3988EMSE 的價格為每片 3.65 美元。工業溫度級版本 LT3988IMSE經過測試，并保證工作在 -40°C 至 125°C 的工作結溫范圍，每片價格為 4.2 美元。高溫版本 LT3988HMSE 也經過測試，保證工作在 -40°C 至 150°C 的工作結溫范圍，每片價格為 4.45 美元。

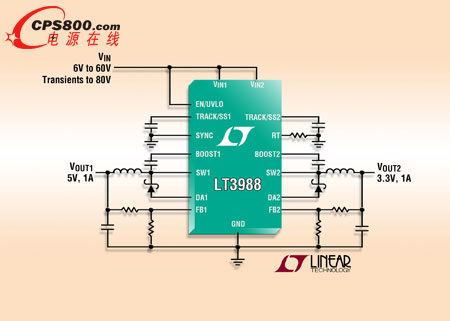

    照片說明：雙輸出、60VIN、1A (IOUT)、單片式 2.5MHz 降壓型 DC/DC 轉換器

    性能概要：LT3988

    · 寬輸入范圍：工作在 4V 至 60V，過壓閉鎖可保護電路能安全經受 80V 瞬變

    · 兩個具內部電源開關的 1A 輸出開關穩壓器

    · 抗短路能力強

    · 0.25MHz 至 2.5MHz 可調開關頻率，可同步在整個頻率范圍

    · 集成的升壓二極管

    · 集成的環路補償

    · 反相開關操作減少紋波

    · 低停機 IQ (<2μA)

    · 可采用小型電感器和陶瓷電容器

    · 耐熱增強型 16 引腳 MSOP 封裝<
