調制識別技術在軍、民領域都有著廣泛的應用價值，近年來一直受到人們的關注。隨著更多調制技術的應用，調制識別技術也在不斷向前發展，并應用于各個領域。目前已經存在的數字頻帶傳輸方式有振幅鍵控(ASK)、頻移鍵控(FSK)和相移鍵控(PSK)。并且，數字信息有二進制和多進制之分，因此，數字調制可分為二進制調制和多進制調制。一些特殊的調制方式還有QAM、MSK、GMSK、OFDM。在多進制相移鍵控調制方式中，四進制(即QPSK)調制方式應用最為廣泛。
1 QPSK基本原理

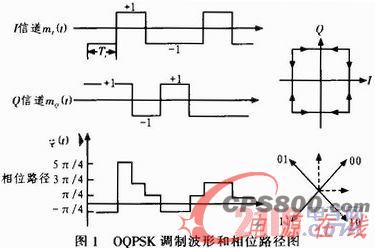

理論上OPSK信號為頻帶無限寬的恒包絡信號，但我們知道，為避免干擾相鄰通道，實際信道總是限帶的，經限帶后的QPSK信號已不能保持恒包絡，由于QPSK的I、Q兩路數據信號的極性轉換時間相同，即碼元的沿是對齊的，其信號的相位變化有0°、±90°、180°4種，其中180°相位變化的信號經限帶后會出現包絡為0的現象，這在實際信道是不希望出現的。OQPSK是針對QPSK的一種改進形式，OQPSK信號則把Q路信號和I路錯開了半個碼元周期(相對I路或Q路的碼元周期Ts而言)，因而信號的相位變化在任何一個的整數倍處都可能發生，但兩路信號的相位變化不會同時發生，這樣，輸出的OQPSK信號只有0°、±90°3種相位變化，如圖1所示，信號經限帶后包絡的最大值與最小值之比約為，這就可以預計，它在實際信道中的特性將優于QPSK信號。
2 基帶信號的產生

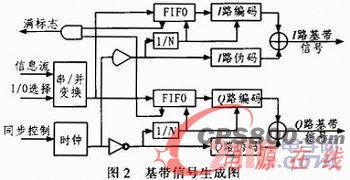

OQPSK中，同相和正交這兩信道如同兩個獨立的BPSK信道，可以分別進行編碼，因此，在實際應用中，OQPSK信號往往傳輸兩路不同信息。以常用的直擴通信為例，若設偽碼時鐘速率為fs，信息碼速率為fx=fs／N，時鐘速率為fc=fs，則其實現的電路如圖2所示。
由時鐘產生頻率為fc，占空比為50％的時鐘信號，分兩路輸出。一路經同相放大后作為I路偽碼的時鐘，同時，對其進行N次分頻后，作為I路信息碼的時鐘。另一路經反相放大后作為Q路偽碼的時鐘，同時，對其進行N次分頻后，作為Q路信息碼的時鐘。同步控制使信息碼和偽碼處于同步。信息流經串并變換后，分別在I／Q選擇信號的控制下，送入I路FIFO或Q路FIFO單元，FIFO單元以時鐘fx=fc／N的速率向編碼器發送信息數據，信息經編碼后與偽碼異或生成基帶信號。由于I路和Q路信號的時鐘相差半個時鐘周期，因此，I路基帶信號和Q路基帶信號也就錯開了半個時鐘周期。
3 OQPSK調制的實現

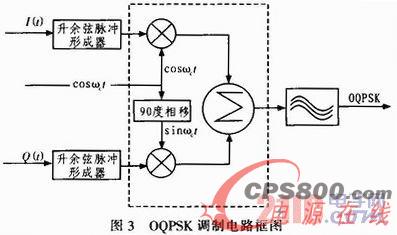

由于在基帶信號中已對I／Q路信號進行了的延時處理，因此，OQPSK信號可由基帶信號對載波進行正交調制產生。雖然OQPSK信號通過BPF后包絡起伏小，但其在碼元轉換時，相位仍存在90°的跳變，使信號頻譜高頻滾降慢，頻帶較寬。為了抑制已調信號的帶外輻射，分別對同相和正交支路的數字信號進行編碼，如雙碼元間隔升余弦脈沖，雙碼元間隔三角脈沖等。雙碼元間隔升余弦脈沖可由式(1)表示：
