凌力爾特公司 (Linear Technology Corporation) 推出高集成度的通用電源管理解決方案 LTC3375，以面向需要多個低壓電源的系統。LTC3375 在緊湊的 QFN 封裝內具有 8 個獨立的 1A 通道、I2C 控制、靈活的排序和故障監視功能。LTC3375 包括 8 個內部補償?shù)母咝释浇祲盒头�(wěn)壓器和一個高壓及始終接通的 25mA LDO 控制器。每個降壓型穩壓器都有自己獨立的 2.25V 至 5.5V 輸入電源和 0.425V 至 VIN 的輸出電壓范圍。該器件的按鈕 ON / OFF / RESET 控制、上電復位和看門狗定時器可提供靈活和可靠的上電排序和系統監視。LTC3375 具有可編程和可同步的 1MHz 至 3MHz 振蕩器和一個 2MHz 的缺省開關頻率。在所有 DC/DC 關斷時，靜態電流僅為 11µA，從而延長了電池運行時間。該器件適用于種類繁多的多通道應用，包括工業、汽車和通信系統。
LTC3375 的降壓型 DC/DC 穩壓器可以獨立使用，或并聯連接以通過單個共用的電感器實現每輸出可高達 4A 的較高輸出電流。多達 4 個相鄰穩壓器可以整合，從而產生 15 種不同的輸出配置。通過將相鄰降壓型穩壓器的 VIN 和 SW 引腳連接到一起，并將從屬降壓型穩壓器的 FB 引腳連接到輸入電源，相鄰降壓型穩壓器能結合在一個主從配置。所有開關穩壓器都是內部補償?shù)模瑑H需要外部反饋電阻器來設定輸出電壓。或者，輸出電壓可以通過 I2C 設定。這些開關穩壓器提供兩種工作模式：突發模式 (Burst Mode®) 工作 (上電缺省模式)，以在輕負載時實現更高的效率；強制連續 PWM 模式，以在輕負載時實現更低的噪聲。I2C 接口可用來選擇工作模式、相位、反饋調節電壓和開關轉換率。這些降壓型穩壓器具有正向和反向電流限制、限制啟動時浪涌電流的軟啟動、短路保護、以及實現更低 EMI 輻射的轉換率控制功能。其他特點包括指示內部芯片溫度的芯片溫度監視器輸出 (可通過 I2C 讀取) 和過熱 (OT) 報警功能，該功能警告用戶芯片溫度正在接近 OT 門限。
LTC3375 采用耐熱增強型扁平 (0.75mm) 48 引腳 7mm x 7mm 裸露焊盤 QFN封裝，有現貨供應。E 級和 I 級版本規定在 -40°C 至 +125°C 的工作節溫范圍內工作，H 級版本在 -40°C 至 +150°C 的溫度范圍內工作。E 級版本的千片批購價為每片 5.45 美元。

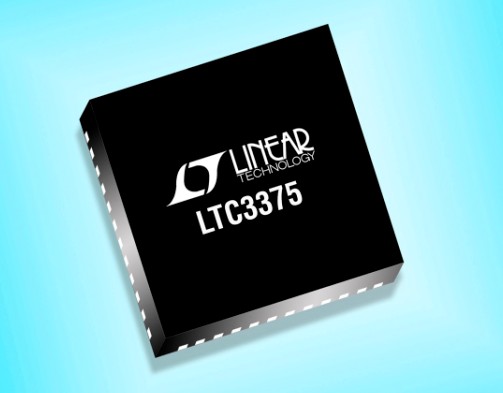

照片說明：大功率、8 通道 1A 降壓型 PMIC
性能概要：LTC3375
8 通道獨立降壓型 DC/DC 穩壓器，可用單個電感器配置為主從模式，以實現每輸出軌高達 4A 的電流
每個 DC/DC 穩壓器有獨立的 VIN 電源 (2.25V 至 5.5V)
所有 DC/DC 穩壓器都有 0.425V 至 VIN 的輸出電壓范圍
精確的使能引腳門限用于自主排序 (或 I2C 控制)
1MHz 至 3MHz 可編程 / 可同步振蕩器頻率 (缺省值為 2MHz)
每通道可通過 I2C 選擇相位 (90° 步進)
可編程上電復位 / 看門狗 / 按鈕定時
芯片溫度監視器輸出
48 引線 7mm x 7mm QFN 封裝<
