隔離變送器/放大器/隔離IC/隔離芯片：脈沖調寬PWM信號隔離轉換4-20mA或0-10V模擬信號

適用于工業過程儀表的信號隔離變送

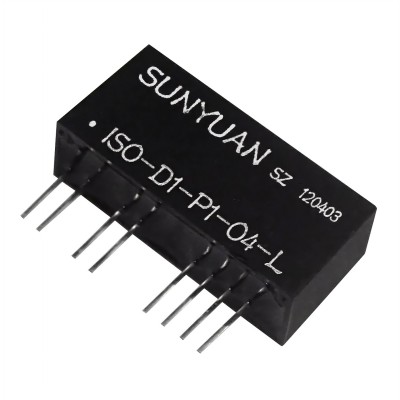

SunYuan　ISO D-P-O系列PWM脈寬變送器是一種將PWM脈沖調寬方波信號的占空比經隔離轉換為模擬標準信號的混合集成電路。該產品在同一芯片上集成了高隔離的DC/DC電源電路、PWM驅動電路、高速轉換器和信號放大與變換電路等，特別適用于工業過程儀表的信號隔離變送。目前在工業現場遠程控制中廣泛應用。

ISO D-P-O內部集成的高效率DC-DC隔離電源，分別給IC內部的輸入調理電路和輸出的調理電路、轉換電路供電。SMD工藝結構及新技術隔離措施使該器件能達到：電源、信號的輸入/輸出 3000VDC三隔離。并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。

產品特點：
●　分辨靈敏、響應速度快
●　全量程內極高的線性度（非線性度<0.2%）
●　電源、信號、輸入/輸出 3000VDC三隔離
●　輔助電源：5V、12V、15V或24V直流單電源供電
●　低成本超小體積，SIP-12符合UL94V-0標準阻燃封裝
●　較強的抗EMC電磁干擾和高頻信號空間干擾特性
●　工業級溫度范圍: - 20℃ ~ + 50℃

典型應用：
●　將脈沖調寬PWM信號隔離轉換成對應比例的4-20mA或0-10V模擬信號
●　PWM信號變送、隔離、長線傳輸
●　工業現場PLC控制和變頻器控制
●　地線干擾抑制
●　工業鍋爐爐溫的自動選擇控制
●　PWM構建DA變換器

產品選型舉例：
例1：　信號輸入：20KHz 方波； 信號輸出：4-20mA；100mSec的響應時間；　輔助電源：24V；
　　　 對應產品型號： ISO D5-P1-O1-Q01


例2：　信號輸入：50Hz 方波；　 信號輸出：0-5V；　3Sec的響應時間；　　 輔助電源：12V；　　　　　　　 對應產品型號： ISO D1-P2-O4-Q3

詳細技術資料：
http://www.sun-yuan.com/download/20129118335570754.pdf
