負輸出、升壓或降壓-升壓 µModule 轉換器僅需 4 個小型無源組件即可提供高達 700mA 電流

    日前凌力爾特公司 (Linear Technology Corporation) 推出一款 2.8V 至 18V 輸入的多拓撲 DC/DC µModule® (微型模塊) 轉換器 LTM8045，其具有內置電感器、電源開關和 DC/DC 控制器，可提供高達 700mA 的輸出電流。只需增設兩個電阻器和兩個電容器，就能把 LTM8045 配置以調節一個介于 2.5V 和 15V 之間的正輸出電壓 (SEPIC 拓撲) 或一個介于 -2.5V 和 -15V 之間的負輸出電壓 (負輸出拓撲)。LTM8045 專為通信、成像和手持測試設備中的負載點調節而設計。

    在 SEPIC 配置中，LTM8045 的輸入電壓可以高于、低于或等于調節的輸出電壓。如果被配置為一個負輸出變換器，則邏輯電平控制引腳不需要電平移位電路。在一個 -5V、500mA 負載條件下，LTM8045 可采用一個正 12V 輸入電源實現 80% 的效率。工作頻率范圍為 200kHz 至 2MHz，可通過一個外部電阻器進行調節，而且可以同步至一個處于相同頻率范圍之內的外部時鐘。

    LTM8045 采用 6.25mm x 11.25mm x 4.92mm BGA 封裝，其工作性能在 -40°C 至 +125°C 和 -55°C 至 +125°C 的內部溫度范圍內得到保證。該器件的千片批購價為每片 6.97 美元。LTM8045 備有現貨可立即供應。如需更多信息，請登錄www.linear.com.cn/product/LTM8045。

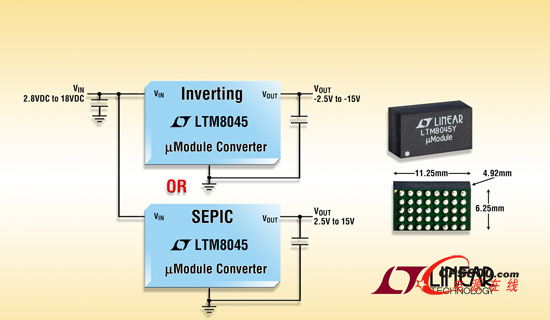

全集成型負輸出、升壓或降壓-升壓型 µModule 轉換器可提供高達 700mA

    性能概要：LTM8045
· 負輸出或 SEPIC (單端初級電感轉換器) 操作
· 僅需 4 個外部組件即可構成完整的解決方案
· 寬輸入電壓范圍：2.8V 至 18V
· 在 VIN = 12V、VOUT = 2.5V 或 -2.5V 時可提供高達 700mA 的輸出電流
· 在 VIN = 12V、VOUT = 15V 或 -15V 時可提供高達 375mA 的輸出電流
· 2.5V 至 15V (SEPIC) 或 -2.5V 至 -15V (負輸出) 輸出電壓
· 可選的開關頻率：200kHz 至 2MHz
· 緊湊型 6.25mm x 11.25mm x 4.92mm BGA 封裝   ▇
