600mA負LDO+可提供軌至軌工作、可編程電流限制和輸出電流監視器

2013/9/27 13:56:32 電源在線網

凌力爾特公司 (Linear Technology Corporation) 推出 LDO+™ 系列最新成員 LT3090，該器件是一款 600mA 低壓差負線性穩壓器，可提供低噪聲、軌至軌電壓工作、精準可編程電流限制和雙向輸出電流監視器。該器件能補償電纜壓降，可非常容易地并聯以實現更大的電流或更強的 PCB 散熱，也可配置為浮置三端穩壓器。LT3090 的輸入電壓范圍為 -1.5V 至 -36V。用單個電阻器可設定 0V 至 -32V 的可調軌至軌輸出電壓，壓差電壓僅為 300mV (滿負載時的典型值)。該器件具備已微調和準確度為 ±1% 的 50µA 電流源基準，并在整個電壓、負載和溫度變化范圍內提供 ±2% 的輸出電壓容限。由于該器件的單位增益電壓跟隨器架構，所以其輸出電壓調節、帶寬、瞬態響應和輸出噪聲 (在 10Hz 至 100kHz 帶寬范圍內為 18µVRMS) 不受輸出電壓影響。LT3090 非常適用于負邏輯電源、低噪聲儀表和 RF 電源、堅固的工業電源以及后穩壓開關電源。

LT3090 可用小型、低成本陶瓷電容器等多種輸出電容來實現卓越的穩定性。該器件在采用最小值為 4.7µF 的輸出電容器時可穩定。單個電阻器調節精準可編程電流限制。該器件的雙極性電流監視器提供或吸收與輸出電流成比例的電流，對系統監視是十分有用。LT3090 的雙向停機能力允許該器件以正或負邏輯電平工作。此外，LT3090 的準確停機門限使可編程 UVLO 門限能用于穩壓器的輸入電源或用于正的系統電源電壓。該 IC 的內部保護電路包括具折返的精準電流限制和具遲滯的熱停機。在雙極性電源應用中，該穩壓器的負載返回到正電源，OUT 引腳可以拉至高于 GND 多達 40V，而且仍將允許 LT3090 安全地啟動。

LT3090 采用扁平 (0.75mm) 3mm x 3mm 10 引線 DFN 和 12 引線 MSOP 封裝，兩種封裝均有底面導熱焊盤。E 級和 I 級工作節溫范圍為 -40°C 至 +125°C，H 級為 -40°C 至 +150°C，MP 級規定為 -55°C 至 +150°C 的最寬工作結溫范圍。E 級版本的千片批購價為每片 2.15 美元，所有器件都有現貨供應。

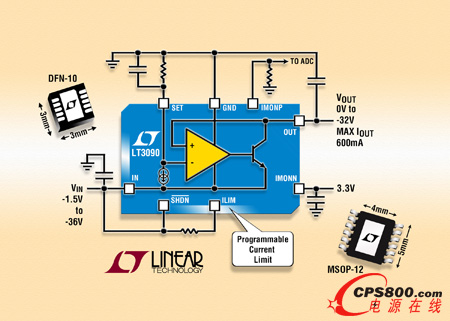

600mA 負 LDO
