單片隔離型反激式穩壓器提供高達15W

    凌力爾特公司 (Linear Technology Corporation) 推出單片反激式穩壓器 LT8302，該器件顯著地簡化了隔離式 DC/DC 轉換器的設計。通過直接從主端反激波形對隔離輸出電壓采樣，該器件無需光隔離器或第三個繞組就能實現穩壓。LT8302 在 2.8V 至 42V 輸入電壓范圍內工作，具備 3.6A/65V 電源開關，提供高達 15W 的輸出功率，非常適用于多種工業、醫療、數據通信、軍用和汽車應用。

    LT8302 以邊界模式工作，該模式采用可變頻率電流模式控制開關方法，一般在整個電壓、負載和溫度變化范圍內產生 ±5% 調節準確度。與等效的連續傳導模式設計相比，邊界模式允許使用較小的變壓器。輸出電壓很容易由兩個外部電阻器和變壓器匝數比設定。數據表中列出幾種現成有售的變壓器可用于眾多應用。高集成度和低紋波突發模式 (Burst Mode®) 工作可為隔離式供電應用提供簡單易用、組件數量少和高效率的解決方案。

    其他特點包括輸出短路保護、輸出穩壓時提供 380µA 無負載靜態電流、內部軟啟動和補償、以及輸出二極管溫度補償。

    LT8302 采用小型耐熱性能增強型 SO-8 封裝。擴展溫度和工業溫度版本在 –40°C 至 125°C 的結溫范圍內工作。高溫汽車級版本在 –40°C 至 150°C 的結溫范圍內工作，軍用級版本在 –55°C 至 150°C 的結溫范圍內工作。千片批購價為每片 3.47 美元。

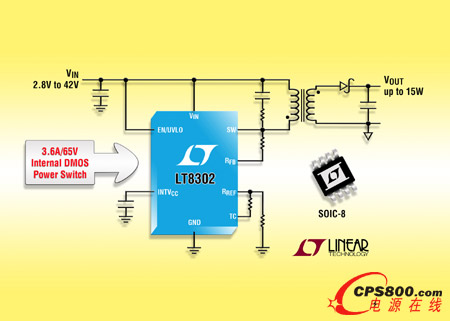

    照片說明：隔離型單片反激式轉換器

    性能概要：LT8302

    • VIN 范圍為 2.8V 至 42V

    • 內置 3.6A、65V 集成式電源開關

    • 無需變壓器、第三個繞組或光隔離器就可實現反饋

    • 380µA 靜態電流

    • 電流模式控制

    • 邊界模式工作

    • 采用兩個外部電阻器設定 VOUT

    • 現成有售的變壓器

    • 輸出電壓溫度補償

    • 擴展溫度和工業溫度級版本：–40°C 至 125°C 工作結溫范圍

    • 汽車溫度級版本：–40°C 至 150°C 工作結溫范圍

    • 軍用溫度級版本：–55°C 至 150°C 工作結溫范圍<
