42V、3.5A (IOUT)、2.2MHz 同步降壓型 DC/DC 轉換器

可提供 96% 的效率而靜態電流僅為 2.5µA

    凌力爾特公司推出 LT8610A 和 LT8610AB。兩款器件均為 3.5A、42V 輸入的同步降壓型開關穩壓器。同步整流可提供高達 96% 的效率，同時突發模式 (Burst Mode®) 工作保持靜態電流在無負載備用情況下低于 2.5µA。這些器件具有 3.4V 至 42V 的輸入電壓范圍，非常適用于汽車和工業應用。其內部 5A 開關可在電壓低至 0.97V 時提供高達 3.5A 的連續輸出電流。LT8610A/AB 的突發模式工作提供了超低靜態電流，從而使這些器件非常適合汽車“始終保持接通”系統等應用，因為這類應用需要延長電池的工作壽命。LT8610A/AB 的獨特設計在所有情況下保持僅為 200mV (在 1A) 的最低壓差電壓，從而使這些器件在汽車冷車發動等情況下表現非常出色。此外，僅為 30ns 的快速、最短接通時間允許以 2MHz 恒定頻率切換，將 16V 輸入轉換至 1.0V 輸出，因此設計師可以優化效率，同時避開關鍵噪聲敏感頻段。LT8610A/AB 的 16 引線耐熱性能增強型 MSOP 封裝和高開關頻率允許使用小型外部電感器和電容器，從而可構成占板面積緊湊、熱效率很高的解決方案。與 LT8610A 相比，LT8610AB 可在 <0.5mA 非常輕負載時提供更高的效率，但是所產生的輸出紋波僅略有增大。

    LT8610A 和 LT8610AB 具備 LT8610 的所有性能和功能，同時在以下幾方面有所改進。首先，此次推出的這兩款器件提供 3.5A 連續輸出電流，而 LT8610 則為 2.5A。其次，這兩款器件的最短接通時間從 50ns 縮短至 30ns，在 2MHz 時實現了 16V 至 1V 的降壓型轉換，相比之下，標準 LT8610 則降壓至 1.8V。這兩款器件的所有其他電氣參數都與標準 LT8610 相同。

    LT8610AEMSE 和 LT8610ABEMSE 均采用耐熱增強型 MSOP-16 封裝，價格為每片 3.75 美元。工業溫度級版本 LT8610AIMSE 和 LT8610ABIMSE 經過測試，保證工作在 -40°C 至 125°C 的工作結溫范圍，價格為每片 4.13 美元。汽車溫度級版本 LT8610AHMSE 和 LT8610ABHMSE 經過測試，保證工作在 -40°C 至 150°C 的工作溫度范圍，價格為每片 4.38 美元。所有價格均為千片批購價，所有版本都有現貨供應。

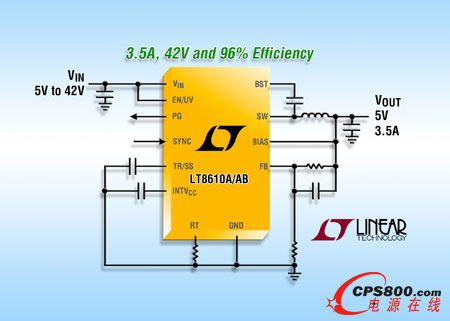

    照片說明：IQ = 2.5µA 的 42V、3.5A (IOUT)、2.2MHz 同步降壓型 DC/DC 轉換器

    性能概要：LT8610A/AB

    • 寬輸入電壓范圍：3.4V 至 42V

    • 高達 3.5A 的連續輸出電流

    • 超低靜態電流突發模式工作：

    o 2.5μA IQ (調節 12VIN 至 3.3VOUT)

    • 輸出紋波 < 10mVP-P (僅 LT8610A)

    • 高效率同步工作：

    o 在 1A、從 12VIN 產生 5VOUT 時的效率為 95%

    o 在 1A、從 12VIN 產生 3.3VOUT 時的效率為 93%

    • 快速、最短接通時間：30ns

    • 在所有情況下均具備低壓差：200mV/1A

    • 允許使用小型電感器

   • 可調和可同步：200kHz 至 2.2MHz

    • 電流模式工作

    • 準確的 1V 使能引腳門限

    • 內部補償

    • 輸出軟啟動和跟蹤

    • 小型耐熱性能增強型 16 引線 MSOP 封裝 <
