Pt100、Cu50熱電阻信號兩隔離變送器：SY Z-W系列. 熱電阻信號低成本變送器IC

    產品特點

    ● 三線、四線或兩線制Pt100/ Cu50熱電阻信號直接輸入

    ● 精度、線性度誤差等級： 0.2級（相對溫度）

    ● 內置線性化處理和長線補償電路

    ● 輔助電源與信號通道3000VDC兩隔離

    ● 輔助電源：5V、12V、15V或24VDC單電源供電

    ● 國際標準信號輸出：0-20mA /4-20mA/0-5V/0-10V等

    ● 低成本、超小體積，使用方便，可靠性高

    ● 標準SIP 12Pin符合UL94V-0阻燃封裝

    ● 工業級溫度范圍: - 20 ~ + 70 ℃

    典型應用

    ● 溫度信號采集及變換

    ● 工業現場高精度溫度測量

    ● 熱電阻信號轉換與溫度控制

    ● 地線干擾抑制

    ● 溫度傳感器信號轉換成標準信號

    ● 油溫測量與報警

    ● 信號遠程無失真?zhèn)鬏?

    ● 電力監控、醫療設備溫度控制變送器

    SunYuan SY Z-W系列低成本小體積兩隔離型變送器，專為現場單路溫度信號采集監測的低成本設計�？梢詫�熱電阻傳感器采集的溫度信號按變化量轉換成線性標準模擬信號，該混合集成電路在同一芯片上集成了一組高隔離的DC/DC電源，信號零點、滿度校準電路和熱電阻線性化、長線補償、干擾抑制電路，特別適用于Pt100熱電阻信號轉換成標準模擬電壓電流信號。廣泛應用在溫度傳感器信號的轉換、放大及無失真遠傳，工業現場PLC或DCS系統的溫度信號采集與變送。

    芯片內部集成了高效率的DC-DC，能產生一組隔離的電源給內部輸入端放大電路、長線補償及線性處理電路供電和輸出端放大轉換電路、濾波電路供電。SMD工藝結構及新技術隔離措施使該器件能達到：輔助電源與信號通道之間 3000VDC兩隔離，并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。

    SY Z-W系列低成本小體積兩隔離型變送器使用比較方便，只需很少外部元件，即可實現三線、四線或兩線制Pt100/ Cu50熱電阻傳感器信號的采集與變送。

    產品選型舉例

    例1： 信號輸入：Pt100，溫度范圍 -20-100℃； 信號輸出：4-20 mA； 輔助電源：24V。

    產品型號： SY Z1-W1-P1-O1

    例2： 信號輸入：Cu50，溫度范圍 0-100℃； 信號輸出: 0-5V； 輔助電源：12V。

    產品型號： SY Z4-W2

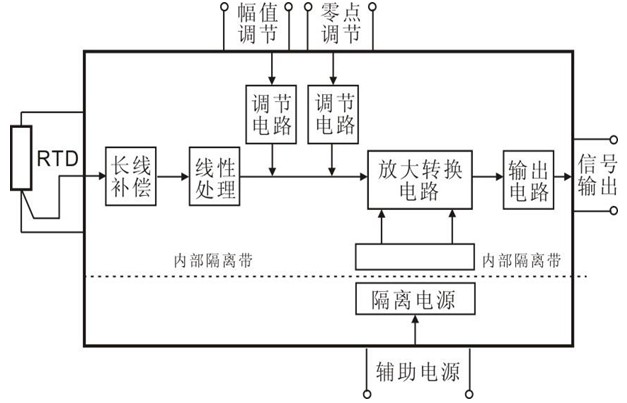

圖1　SY Z-W系列隔離變送器原理框圖

    典型應用圖

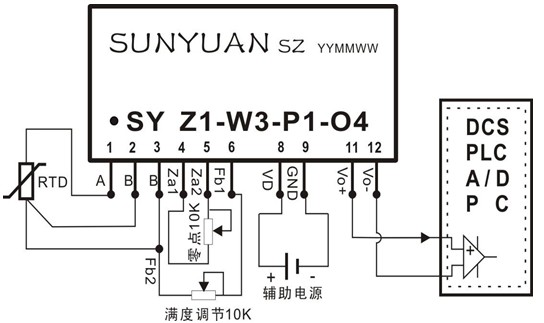

圖2：SY Z-W系列電壓輸出型引腳定義及典型應用

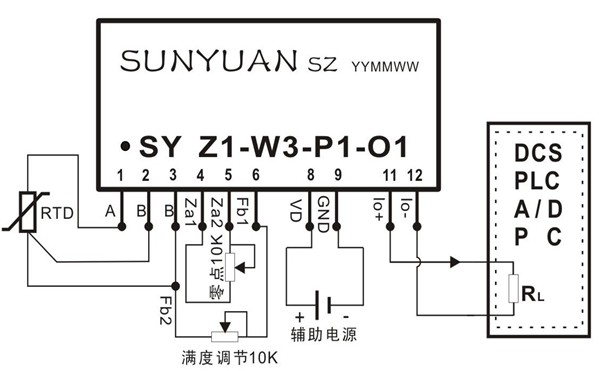

圖3：SY Z-W系列電流輸出型引腳定義及典型應用

    產品的校準

    校準設備：精確到0.01歐的電阻箱一臺，直流電源一臺，4位半萬用表一臺。

    校準步驟：

    1、 將產品按照應用圖接好線，或者將產品安裝到已經設計好的線路板上。

    2、 根據輔助電源的值，連接好電源；安裝好調節電位器；輸出接到萬用表。

    3、 根據輸入的溫度范圍查分度表得出對應的電阻值范圍Rlow~Rhigh。

    4、 接通電源，開機15分鐘。

    5、 將電阻箱的阻值調到等于Rlow的值，調節零點電位器，使輸出為零點的對應輸出值（例如4mA）。

    6、 將電阻箱的阻值調到等于Rhigh的值，調節幅值電位器，使輸出為滿度的對應輸出值（例如20mA）。

    7、 重復5、6步驟幾次，提高輸出精度。

    8、 校準完成。

    溫度信號采集、放大、轉換應用方案

    應用SunYuan SY Z-W系列兩隔離變送器和SunYuan SY U-P-O或SY A-P-O系列兩隔離放大器很容易實現熱電阻信號的一路輸入，多路輸出（如果現場干擾嚴重，請選擇SunYuan ISO系列隔離型變送器）。

    一路輸入，多路輸出應用方案的原理：將SY Z-W兩隔離變送器輸出的信號，接到SY U-P-O或SY A-P-O兩隔離放大器的輸入端，SY U/A-P-O兩隔離放大器就會輸出一組與輸入端不隔離的信號，這樣就實現了一路熱電阻信號的輸入，兩路標準信號的輸出。同理，將SY Z-W隔離變送器輸出的信號，接到多個SY U/A-P-O兩隔離放大器的輸入端，每個SY U/A-P-O兩隔離放大器都會輸出一組與輸入端不隔離的信號，這樣就實現了一路熱電阻信號的輸入，多路不隔離的標準信號的輸出。

    應用方案舉例1：一路熱電阻信號輸入，兩路電壓信號輸出。

    用模塊SY Z1-W3-P1-O4和SY-U1-P1-O5實現一路Pt100信號輸入（溫度范圍0-150℃），兩路不同的模擬電壓信號輸出。其中一路輸出0~5V信號，另一路輸出0~10V信號。將SY Z1-W3-P1-O4的輸出端并接到SY-U1-P1-O5模塊的輸入端（圖4）。（如果現場干擾嚴重，請選擇SunYuan ISO系列全隔離型變送器）。

    應用方案舉例2：一路熱電阻信號輸入，兩路電流信號輸出。

    用模塊SY Z1-W2-P1-O1和SY-A4-P1-O1實現一路Pt100信號輸入（溫度范圍0-100℃），兩路互相不隔離的4-20mA電流信號輸出。將SY Z1-W2-P1-O1的輸出端串入SY-A4-P1-O1的輸入端，再輸出4-20mA信號，同時SY-A4-P1-O1也輸出一組4-20mA信號。（如果現場干擾嚴重，請選擇SunYuan ISO系列全隔離型變送器）。

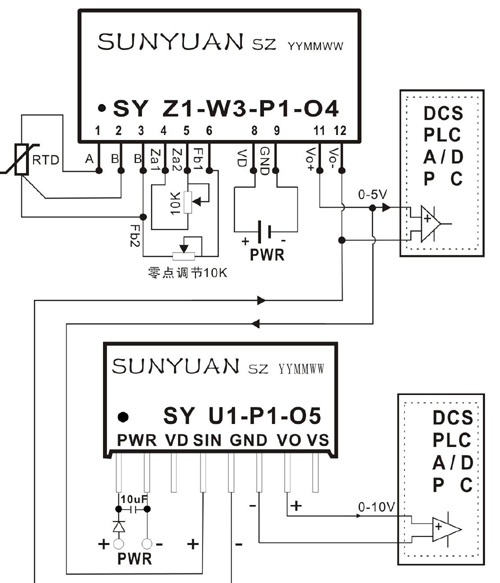

圖4：一路熱電阻信號輸入，兩路電壓信號輸出

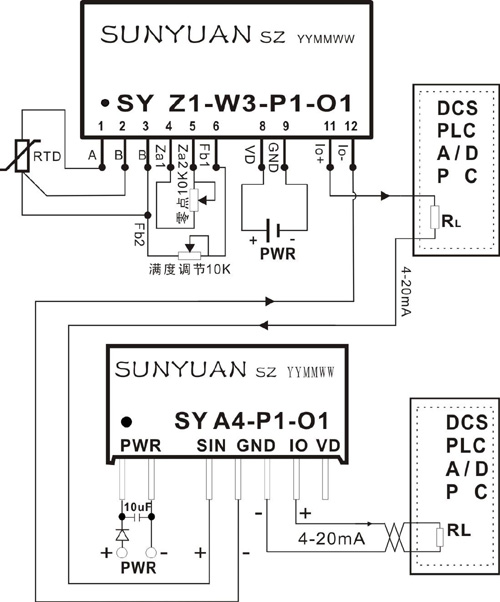

圖5：一路熱電阻信號輸入，兩路電流信號輸出

    DIN35導軌安裝型：DIN 1X1（一進一出）；DIN 1X2（一進二出） 典型應用

    SunYuan DIN SY Z-W系列導軌式熱電阻信號兩隔離變送器采用內嵌入SY-Z□-W□-P□-O□系列集成模塊， PCB板上安裝的可調電阻用來調節或校正零點精度和輸出精度。PCB板尺寸：長*寬 79.5*32.5(mm)。

    導軌安裝型產品出廠前已檢驗校正，用戶可以直接使用。如需更高精度可通過調節產品側面零點、滿度電位器進行零點與滿度值的現場校準。

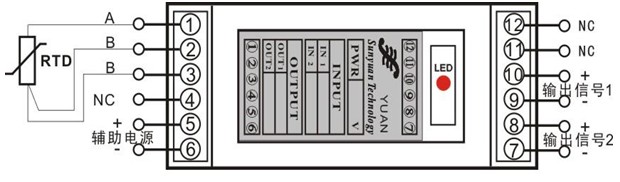

    DIN 1X1 / 1X2導軌式熱電阻信號兩隔離變送器典型應用接線圖

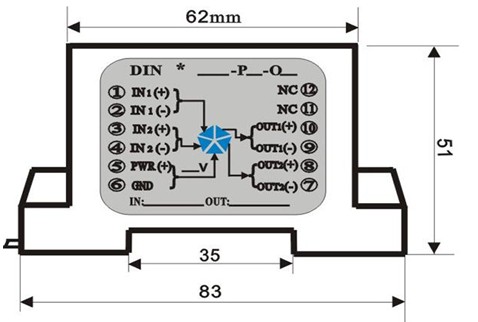

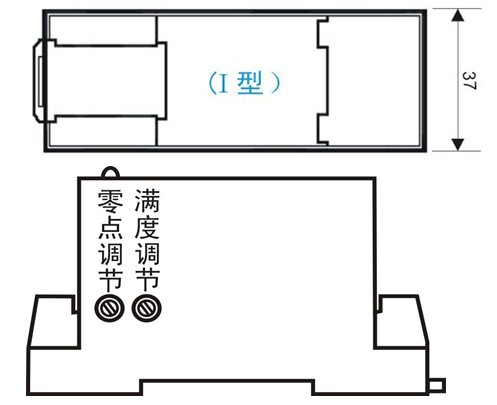

    導軌安裝型產品尺寸

<
